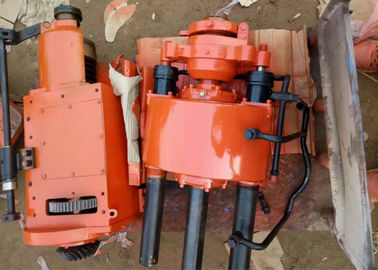

Su Sondajı Rig için ISO 9001 Onaylı Dayanıklı Matkap Gyrator Montaj Kırmızı Renk

Su Sondajı Rig için ISO 9001 Onaylı Dayanıklı Matkap Gyrator Montaj Kırmızı Renk

Yapı: Jeneratörün çoğu kısmı dikey şaft kutusuna yerleştirilmiştir. Küçük konik dişli, dişli dişli şaft üzerine spline boyunca monte edilir. Halka yuvasında halka şeklinde bir "T" cıvata bulunur ve beş "T" cıvata ile birleştirilir. Manşon sabittir ve "T" cıvata üzerindeki somun, açısal sondaj elde etmek için jiratörün eğim açısını ayarlamak için gevşetilebilir.

Jeneratör ve şanzıman arasındaki bağlantı, dişli kutusu gövdesindeki taret yatağını 8 cıvata ile sabitlemektir. Büyük konik dişli, bir anahtar vasıtasıyla dikey burç ile birleştirilir ve dikey burç, dikey araba ile altıgen delikten bağlanır, böylece dikey şaft dikey şaftta dikey şaft döndürmek için sürülür. Manşon eksenel olarak hareket ettirilebilir ve hareket piston kolunu ve kirişi silindirin alt bölmesine veya üst odasına iterek gerçekleştirilir.
Üst şaft bir üst manşonla sonlandırılır ve üst manşon altı çelik bilye ile donatılmıştır. Anti-manipülasyon kolu aşağıya doğru bastırıldığında, altı çelik bilya, dikey manşonun iç kısmına doğru itilir ve sondaj borusunun yarı dairesel iletişim oluğu üst şaft içine gömülür. İçinde, matkabın hareketini gerçekleştirmek için matkap borusu makineye sıkıştırılır. Tutamak kaldırıldığında, çelik bilye delme borusundan ayrılır ve tersine çevrilebilir.
Dikey şaft strokunun ölçeğini göstermek için, dikey şaftın üst ucunda altıgen delikli bir üst manşon düzenlenir ve döner hareket altıgen makinenin sondaj borusuna iletilebilir.
