tip: | Jeolojik Sondaj Makinesi | Güç Tipi: | Dizel |
---|---|---|---|
kullanım: | su kuyusu, demiryolları, karotlu sondaj | Delme Derinliği: | 100m |
Boyut (L * W * H): | 1640 * 1030 * 1440 mm | Sondaj borusu çapı: | 42mm |
İşmili Hızı: | 142、285、570 (r / dak) | model: | YBC-12/125 |
Nominal basıncı: | 12.5Mpa | Model (dizel motor): | 1105 |
Anma gücü: | 18KW | ağırlık: | AROUND500KG |
Güç (W): | 15kW | Ürün adı: | Tam Hidrolik Karot Makinesi |
renk: | Sarı veya rquest olarak | Delme açısı: | 90 ~ 75 ° |
Vurgulamak: | xy-1 jeolojik sondaj kulesi makinesi,jeolojik sondaj kulesi makinesi DTH,100m jeolojik sondaj kulesi makinesi |

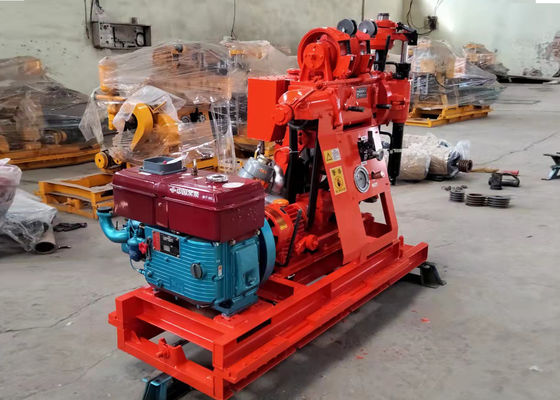

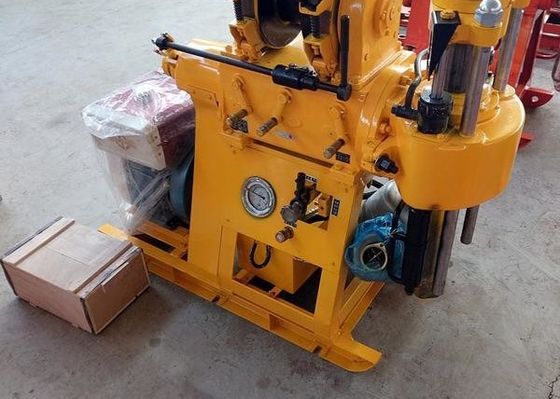

XY-1 madencilik su kuyusu çekirdek sondaj kulesi jeolojik keşif sondaj kulesi
Uygulamaları Su Sondajı Rig
XY-1 teçhizatı, hidrolik beslemeli hafif sığ delik delicidir.Keşif, jeofizik keşif, yol ve bina keşfi ve küçük su kuyusu sondajı vb. İçin geçerlidir.
1, hidrolik otomatik besleme mekanizmasına sahip, sondaj verimliliğini artırın, emek yoğunluğunu azaltın.
2, top kaseti sıkma cihazını kullanarak ve kesintisiz çubuk, rahat çalışma, güvenli ve güvenilir gerçekleştirebilir.
3, kolu, kullanımı kolay. Delik basıncının altındaki bir manometre talimatları ile donatılmıştır, ana deliğe kolay.
Su Sondajı Rig teknik parametresi
Sondaj kulesi | |
Delme çapı (mm) | 110 |
Delme derinliği (m) | 100 |
Matkap borusu çapı (mm) | 42 |
Delme açısı (°) | 90 ~ 75 |
Ekipman boyutu (L * B * H) | 1640 * 1030 * 1440 (mm) |
Rig ağırlığı (motor hariç) | 500 |
Gyrator | |
Mil hızı (dört vites) (d / dak) | 142.285.570 |
Mil hareketi (mm) | 450 |
İş mili yüksüz kaldırma maksimum hareket hızı (m / s) | 0.05 |
İş mili yüksüz düşme maksimum hareket hızı (m / s) | 0.067 |
Mil maksimum besleme basıncı (KN) | 15 |
Mil maksimum kaldırma kuvveti (KN) | 25 |
Mil maksimum çıkış torku (KN • m) | 0.5 |
Vinç montajı | |
Vinç maksimum kaldırma kuvveti (tek halat) (KN) | 10 |
Makara hızı (d / dak) | 55.110.220 |
Makara çevresel hızı (m / s) | 0.42,0.84, 1.68 |
Makara çapı (mm) | 145 |
Tel halat çapı (mm) | 9.3 |
Tel halat yoğunluğu (m) | 27 |
Fren çapı (mm) | 230 |
Fren bandı genişliği (mm) | 50 |
Su Pompası | |
Pompa tipi | Yatay tek silindirli çift etkili |
Maksimum yer değiştirme (motor) (L / dak) | 95 (77) |
Çalışma basıncı (Mpa) | 0.7 |
Silindir çapı (mm) | 80 |
Piston vuruşu (mm) | 100 |
İzin verilen maksimum basınç (Mpa) | 1.2 |
Yağ pompası | |
Yağ pompası tipi | Dişli pompası |
Nominal basınç (Mpa) | 12.5 |
Anma akışı (ml / r) | 20 |
Anma hızı (d / dak) | 800-2500 |
Dizel motor veya motor | |
Dizel motor | ZS1100 |
Anma gücü (KW) | 12.1 |
Anma hızı (d / dak) | 2200 |
Anma basıncı (Mpa) | 11 |
Motor tipi | Y160M - 4 |
Uygulama etkisinin açıklaması
1. delme için alaşım, elmas ve kompozit bit parçalarının seçiminin farklı tabanına göre.
2, 2-9 dereceli kumlu kil ve kaya vb. Delebilir.
