Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Motor: | Dizel güç | Modeli: | XY-1B |
---|---|---|---|
Türü: | Rotary sondaj rig | Ürün adı: | XY-1B su kuyusu sondaj kuleleri |
Delme derinliği: | 200m | Delme Çapı: | 75mm |
Matkap çubuk: | 50mm | Matkap açısı: | 45° - 90° |
Makine boyutu:: | 1433x697x1273 | ||
Vurgulamak: | su kuyusu sondajı sondaj kulesi,hidrolik su kuyusu sondaj makinesi |

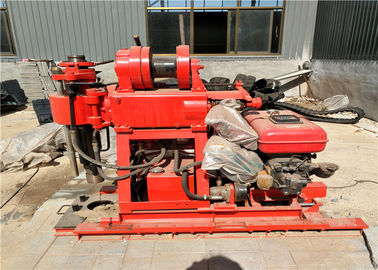

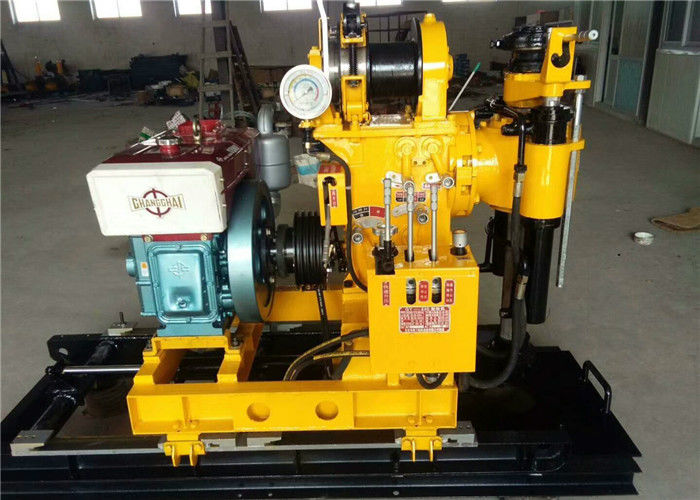

Düşük Hız Hidrolik Çekirdek Sondaj Makinesi, XY-1B Su Kuyu Sondaj Ekipmanları
Giriş:
XY-1B Sondaj Rig , hidrolik besleme düşük hızlı sondaj kulesidir. Çok pratik kullanımla farklı tüketim gereksinimlerini karşılamak için, su pompası ile eklenen sondaj kulesi olan XY-1B'yi geliştiriyoruz. Teçhizat, su pompası ve dizel motor aynı tabana monte edilir. Seyahat alt mandreli ile eklenen XY-1 B-2 Model matkapını geliştiriyoruz.
1.1.1 Teçhizat, araştırma ve arama, jeofizik arama, yollar ve binalar ile diğer arama ve patlama deliği sondaj projeleri için uygundur.
1.1.2 Delme uçları farklı katmanlara göre seçilebilir.
1.1.3. 2-9 dereceli kumlu kil ve anakaya için uygundur.
1.1.4 Anma delme derinliği 100m, en derin 120 m'yi geçemez. Nominal delik çapı 110mm, maksimum açıklık çapı 130mm, son delik çapı 75mm, zemin koşullarına göre delme derinliği.
Özellikler
1.2.1 Hidrolik otomatik besleme mekanizması, delme verimliliğini artırır, el emeği çalışanlarını azaltır.
1.2.2. Bileziği kullanmak yerine top tutma mekanizması, kolu durmaksızın, çalıştırması kolay, güvenli ve güvenilir bir şekilde gerçekleştirebilir.
1.2.3. Alt delik basınç göstergesi ile basınç, kavramak kolay durumu gösterir.
1.2.4 Saplı merkezi, kullanımı kolay.
1.2.5. Hafif, ayrışma ve güçlü, hareket ettirilmesi kolay, ovalara veya dağ bölgelerine uyarlanmıştır.
2.1. Temel parametreler
Sondaj deliği çapı | 75,91,110,130,150,300mm |
Sondaj derinliği | 200,150,100,70,50,30m |
Matkap boru çapı | 42,50,60mm |
Açı aralığı | 90 ° -75 ° |
Boyut ( L * W * H ) | 1433 * 697 * 1273mm |
Ağırlık (güç ünitesi olmadan) | 525kg |
Gyrator | |
Mili hızı (4-speed) | 71, 142, 310, 620r / dak. |
Mili inme | 450mm |
Milin maksimum maks. Hızı (yüksüz) | 0.05 m / sn |
Milin aşağı doğru maksimum hızı (yüksüz) | 0.067m / sn |
Milin maksimum besleme gücü | 15kN |
Milin maksimum kaldırma kuvveti | 25KN |
Milin maksimum çıkış torku | 1.25KN.M |
Vinç (vinç) | |
Max.lifting kapasitesi (tek halat) | 15kN |
hız | 19, 38, 84, 168r / dak. |
Vinç tamburu doğrusal hız (iki seviye) | 0.166, 0.331, 0.733, 1.465m / s |
Davul çapı | 140mm |
Tel halat dia | 9.3m |
Tel halat yeteneği | 35m |
Fren dia | 252mm |
Fren kuşak genişliği | 50mm |
Yağ pompası | |
model | YBC-12/125 |
Nominal basıncı | 12.5Mpa |
deplasman | 12 ml / r |
Anma hız | 2000r / dakika |
Güç (dizel motor veya motor) | |
Model (dizel motor) | ZS1115 |
Anma gücü | 16.2kw |
Anma hız | 2200R / dakika |
model (motor) | Y160-4 |
Anma gücü | 11kw |
Anma hız | 1460r / dakika |
