Küçük Hidrolik Kaya Sondaj Ekipmanları
Ürün Özellikleri
| Model Numarası |
150 |
| Kullanım |
Su kuyusu, demiryolları |
| Yağ pompası tipi |
YBC -20/125 |
| Dizel motor |
1115 |
| Çalışma basıncı (Mpa) |
1.3 |
| Sondaj çapı (mm) |
75, 91, 110, 130, 150, 300 |
| Bırakma mesafesi |
300mm |

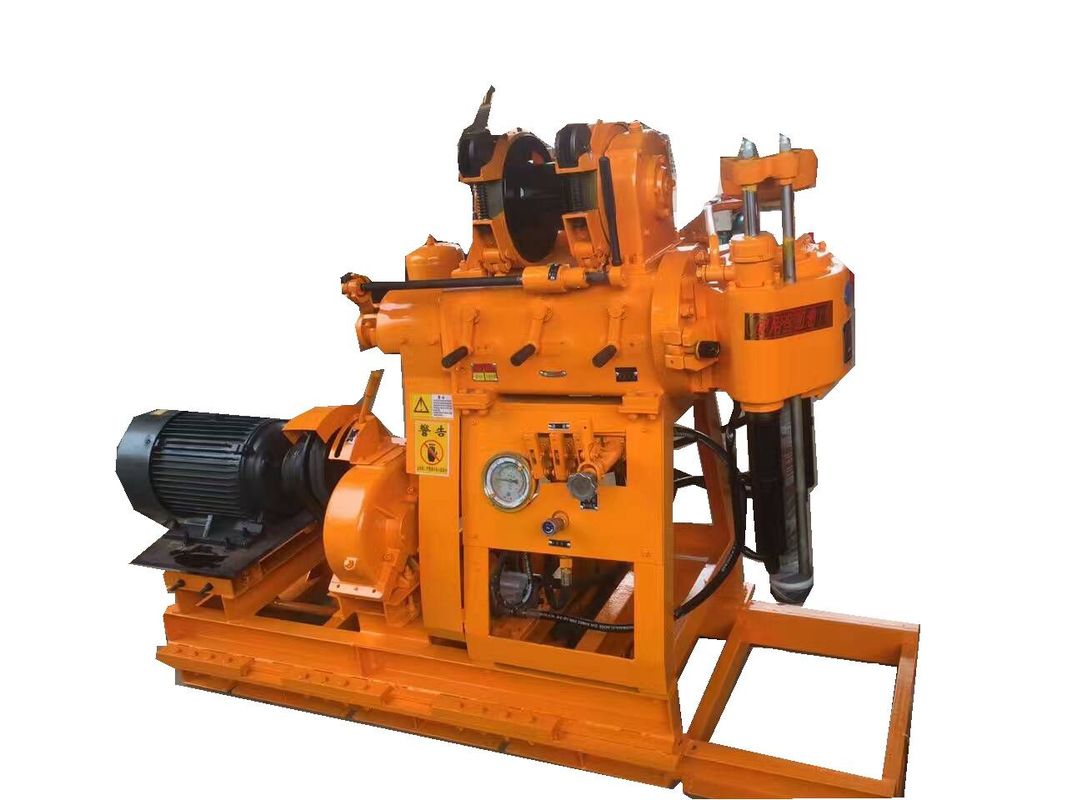

ST-150 Su Kuyusu ve Çekirdekli Sondaj Rigleri
ST-150, hidrolik otomatik besleme mekanizmasına sahip hafif, sığ delikli bir sondaj rigidir. Başlıca keşif, jeofizik etütler, yol ve bina araştırmaları ve küçük su kuyusu sondaj uygulamaları için kullanılır.
| Sondaj çapı (mm) |
75, 91, 110, 130, 150 |
| Sondaj derinliği (m) |
150, 100, 70, 50, 30 |
| Sondaj borusu çapı (mm) |
42, 50 |
| Sondaj açısı (°) |
90~75 |
| Ekipman boyutu (U × G × Y) |
1730 × 860 × 1360 (mm) |
| Rig ağırlığı (motor hariç) |
600 kg |
Mobil Cihaz Özellikleri
| Hareket uzunluğu |
350mm |
| Bırakma mesafesi |
300mm |
Döner Tabla Özellikleri
| Mil hızı (dört vites) (devir/dak) |
115, 230, 505, 1010 |
| Mil hareketi (mm) |
450 |
| Mil yüksüz maksimum hareket hızı (m/s) |
0.05 |
| Mil yüksüz düşüş maksimum hareket hızı (m/s) |
0.067 |
| Mil maksimum besleme basıncı (KN) |
15 |
| Mil maksimum kaldırma kuvveti (KN) |
25 |
| Mil maksimum çıkış torku (KN•m) |
1.5 |
Vinç Montaj Özellikleri
| Vinç maksimum kaldırma kuvveti (tek halat) |
20 KN |
| Tambur hızı (devir/dak) |
20, 39, 85, 170 |
| Tambur çevresel hızı (m/s) |
0.172, 0.345, 0.738, 1.476 |
| Tambur çapı (mm) |
140 |
| Tel halat çapı (mm) |
9.3 |
| Tel halat yoğunluğu (m) |
40 |
| Fren çapı (mm) |
278 |
| Fren bandı genişliği (mm) |
50 |
Tanım ve Amaç
Çekirdek sondaj rigi, fiziksel jeolojik verileri elde etmek için sondaj aletlerini yer altına sürmek üzere tasarlanmış özel bir ekipmandır. Bu mekanik ekipman, keşif ve maden kaynakları geliştirme uygulamaları için elzemdir.
Başlıca uygulamalar arasında metal ve ametal katı minerallerin etüt ve keşfi, mühendislik jeolojik etütleri, hidrojeolojik araştırmalar, petrol ve gaz sahası etütleri ve su kuyusu sondaj işlemleri yer alır.
Çalışma Prensibi
Güç Sistemi
Dizel motorlar veya elektrik motorları (AC/DC) aracılığıyla operasyonel güç üretir ve tüm sondaj rigi sistemlerine enerji sağlar.
Şanzıman Sistemi
Mekanik, hidrolik veya elektrik şanzıman yöntemleriyle güç sisteminden çeşitli operasyonel mekanizmalara (dönüş, kaldırma, çamur sirkülasyonu) güç dağıtır.
Döner Sistem
Döner tabla, güç kafası, dikey şaft, su musluğu ve aktif sondaj borusu bileşenlerinden oluşur. Bu sistem, formasyon kayasını kırmak için sondaj ucunun dönmesini sağlar.
Kaldırma Sistemi
Operasyonlar sırasında sondaj aletlerinin yükseltilmesini, tamamlama sırasında kılıfın kaldırılmasını ve aktif sondaj sırasında sondaj basıncının kontrolünü sağlar.
Çamur Sirkülasyon Sistemi
Çamur pompası, manifold, havuz, katı faz kontrolü ve hazırlık cihazlarını içerir. Kaya döküntülerini çıkarmak, sondaj uçlarını ve aletlerini soğutmak/yağlamak için sondaj sıvısı sirkülasyonunu sürdürür.
Ürün Resimleri
Jinzhou Shitan Machinery Equipment Co., Ltd. Ana Ürünler:
Pnömatik Sondaj Rig / Hava Sondaj Rig (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 ve diğer Pnömatik su kuyusu sondaj Rigleri), Paletli Su Kuyusu Sondaj Rig / Treyler Montajlı Sondaj Rig / Su Kuyusu Sondaj Rig / Hidrolik Sondaj Makinesi / Sert Kaya Sondaj Ekipmanları / Elmas Çekirdekli Sondaj Rig / Jeolojik Sondaj Rig / Zemin Testi Sondaj Rig / Taşınabilir Su Kuyusu Sondaj Rig (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 ve 30 darbe sondaj rigi, ZLJ serisi tünel sondaj rigi ve diğer jeolojik sondaj makineleri) Paletli Şasi, Sondaj Çamur Pompası (BW150, BW160, BW200, BW250, BW850 serisi Sondaj çamur pompaları), Sondaj Hava Kompresörü, Su Kuyusu Sondaj Uçları (PDC Sondaj Ucu, Tricone Uç, DTH Buton Uç), Su Kuyusu Sondaj Borusu, Sondaj Rig Yedek Parçaları (sondaj boruları, sondaj borusu bağlantısı, kılıf borusu, kılıf kuplajı, çekirdek tüpü, çekirdek tüpü kuplajı, kaldırıcılar, otomatik düşürme çekiç, numune alıcı, SPT aleti, anahtar çatalı, ped çatalı, kilit bağlantısı), Paletli Taşıyıcı
İyi kalite, profesyonel satış sonrası hizmet, sipariş vermeye hoş geldiniz
