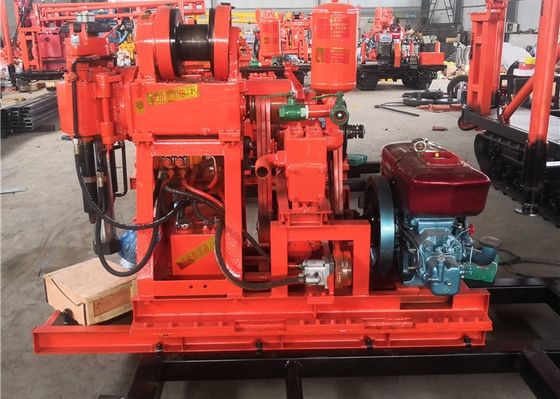

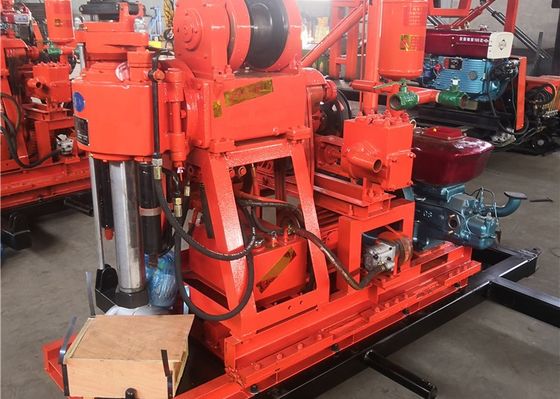

Xy-1A 150 Metre Toprak Testi Sondaj Makinesi
XY-1A Toprak Testi Sondaj MakinesiGiriş
Bu sondaj makinesi, endüstriyel ve sivil binalar, demiryolları, hidroelektrik santralleri, ulaşım, köprüler, baraj temelleri ve diğer binaların mühendislik jeolojik araştırmaları için uygun olan 150 metre sondaj derinliğine, 150 mm delik çapına sahiptir. Hidrolik besleme, yüksek hız, yüksek hızlı tork kayışı ve pompa ile taşınabilirlik türüdür. Örnekleme, jeoteknik araştırmalar, demiryolu, yol, liman, köprü, su yönetimi ve hidroelektrik santralleri, tünel, kuyu, endüstriyel ve sivil inşaat gibi projelerin sondaj çalışmaları
XY-1A Toprak Testi Sondaj Makinesi Ürün Teknik Verileri:
| Matkap |
Döner Kafa |
|
Sondaj derinliği
|
Maks. 150mm |
Mil hızı
|
1010,790,470,295,140 (dev/dak) |
|
Delik çapı
|
Maks. 150mm |
Mil stroku |
450mm |
| Matkap çubuğu çapı |
42mm |
Mil aşağı çekme |
Maks. 15KN |
| Açı aralığı |
90-75 |
Mil kaldırma kapasitesi |
Maks. 25KN |
| Yağ pompası |
Su pompası |
| Model |
YBC-12/125 |
Model |
Yatay pistonlu tek etkili pistonlu pompa |
| Nominal basınç |
12.5Mpa |
Çalışma basıncı |
Maks. 1.25Mpa |
| Akış hızı |
8ml/dev |
|
|
| Nominal hız |
1500 dev/dak |
|
|
| Vinç |
Güç (dizel) |
| Maks. kaldırma kapasitesi |
15KN |
Model (dizel motor |
ZS1105 |
| Kaldırma tamburu devri |
121,76,36 (dev/dak)
|
Nominal güç |
12.1KW |
| Tambur çapı |
140mm |
Nominal hız |
2200 dev/dak |
| AĞIRLIK |
YAKLAŞIK 600KG |
| BOYUT |
1620*970*1560mm |
.XY-1A Toprak Testi Sondaj MakinesiAvantajları
1) Hidrolik besleme mekanizması, işçilerin fiziksel emek yoğunluğunu azaltmak için benimsenmiştir
(2) Aynayı değiştiren bilyalı kelepçe mekanizması, çubuğun durmadan tersine dönmesini sağlayabilir
(3) Makineyi deliğe yol vermek veya döner kafayı deliğe yol vermek için hareket ettirebilirsiniz.
(4) Hafif, güçlü ayrışabilirlik, kolay hareket ettirilebilir, düz ve dağlık alanlardaki inşaat için uygundur.
(5) Sondaj makinesi, jeolojik araştırma keşifleri, jeofizik araştırmalar, yol ve bina temel araştırmaları, patlatma deliği delme ve diğer sondaj projeleri için geçerlidir.
(6) Farklı formasyonlara göre sondaj için alaşımlı uç, çelik parçacık ucu ve elmas uç seçilebilir.
(7) 2 ~ 9. sınıf kumlu kil ve ayrışmış ana kaya içine delinebilir.
(8) Nominal sondaj derinliği 150m'dir ve derinlik 150m'yi geçmemelidir. Nominal açılış çapı 110mm'dir, izin verilen açılış çapı 150mm'dir
Toprak Örnekleme Prosedürü
Tarlayı görsel gözlem ve çiftçinin deneyimine göre farklı homojen birimlere ayırın.
Örnekleme noktasındaki yüzey çöplerini temizleyin.
Burguyu 15 cm'lik bir pulluk derinliğine sürün ve toprak örneğini çekin.
Her örnekleme biriminden en az 10 ila 15 örnek toplayın ve bir kovaya veya tepsiye yerleştirin.
Burgu yoksa, örnekleme noktasında kürekle 15 cm derinliğinde 'V' şeklinde bir kesik yapın.
'V' şeklindeki kesiğin açık yüzeyinin üstünden altına kalın toprak dilimleri çıkarın ve temiz bir kaba yerleştirin.
