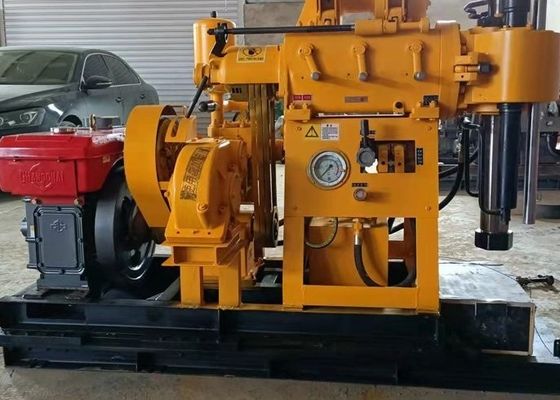

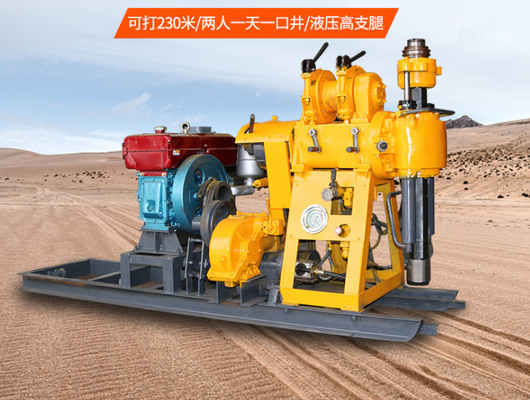

100 metre çekirdek örnek toprağı toplama test sondaj makinesi 18 HP dizel motorlu
XY-1 sondaj cihazı Ürün Tanımı
100 metre derinliğinde özel delik çapları ile, demiryolları, hidroelektrik, trafik, köprüler, baraj temelleri ve diğer binaların mühendislik jeolojik araştırmasında yaygın olarak kullanılır.Ağırlığı hafif, taşıma için kolay sökülebilir ve düzlükte çalışma koşullarına uygulanabilirDağlık bölgelere.Maden araştırması ve jeolojik araştırma için tasarlanmış güçlü ve çok yönlü bir çekirdek elmas delme makinesi.Bu hafif ve kompakt teçhizat çeşitli sondaj uygulamaları için idealdir., her sondaj operasyonu için bir zorunluluk haline getirir.
XY-1 sondaj cihazıÜrün parametreleri:
| Kavma kapasitesi ((m) |
73 çubuk |
100 |
| 60 çubuk |
200 |
| 50 çubuk |
380 |
| 42 çubuk |
530 |
| Döner hızı ((r/min) |
İleri |
65;114;180;248;
310;538;849;1172 |
| Geriye dön. |
51;242 |
| Maks. tork (Nm) |
2760 |
| Açı aralığı |
0-90° |
| Dövenin en yüksek çekim kuvveti ((KN) |
60 |
| Döner yürütme (mm) |
600 |
| Tek iple kaldırma maksimum ömrü (KN) |
30 |
| Dövenin iç diametri (mm) |
76 |
| Yağ pompası |
SCB32/12 |
| Güç ünitesi |
Elektrikli motor |
Y180L-4,22Kw |
| Dizel motor |
395K2.19.85Kw |
| Spindle'in iç diyası (mm) |
2150x900x1690 |
| Matkap vücut ağırlığı (güç hariç) ((kg) |
950 |
XY-1 sondaj cihazıÜrün Özellikleri
1Beş vites, ve son hızı 1045 r / min ulaşabilir, sondaj verimliliğini artırır.
2. 53 x 59 sondaj çubuğu, yüksek sertlik ve güçlü teslim tork.
3Makine, ulusal patentli teknolojiyle donatılmıştır: konik debriyaj, güçlü vites gücü, kolay işleme ve bakım ücretsiz özellikleriyle.
4Vintin için, büyük modül gezegenli vites kullanıyoruz ve destek çerçevesini ekliyoruz, Vintin kaldırma ve frenleme yeteneğini büyük ölçüde artırıyoruz.
5Dikey spindle, döner makinenin çakıl tabakası ve diğer karmaşık jeolojik koşullar için yeterince sert olmasını sağlamak için dört grup rulman ile sabitlenir.
Çekirdek matkabının günlük bakımı
(1) Gündelik bakım gerçek operasyon teknisyenleri tarafından yapılır ve kayıt formu dikkatlice doldurulur;
(2) Borma teçhizatı, her vardiya devresinden önce temizlenmelidir.dikey şaftlar ve pistonlar genellikle delikten çekilirken çamurla lekelenirBu temas yüzeyleri temizlenmeli ve yağ eklenmelidir.
(3) Her değişimden önce, hidrolik kutunun yağ düzeyinin vites kutusunun yağ düzeyine uygun olup olmadığını kontrol edin.
(4) Her vardiyanın gerçek çalışma teknisyenleri, üst çerçevenin doğrusal kılavuz yüzeyinde yağ bardağına bir yağ tabakası ekler.Bir ayda bir kez yalıtım yağı ile debriyaj serbest bırakma ocağı pompa yağı fincanı çak ışın doldurmak;
(5) Gerçek işletme teknisyenleri yağ filtresi ekranını her hafta kontrol etmelidir ve herhangi bir tıkanıklık varsa derhal temizlemelidir.
