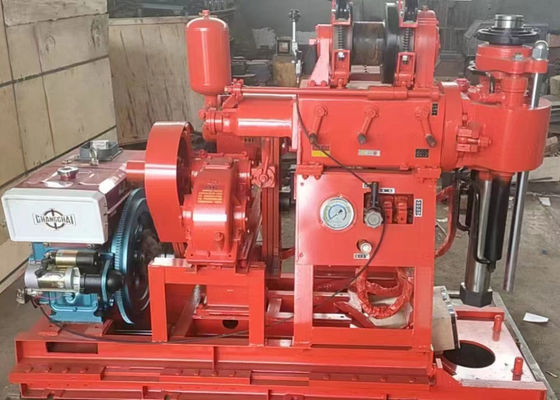

GK-200 sondaj cihazı, taşınabilir bir sondaj cihazı olan 200 sondaj cihazına göre bir iyileştirmedir. GK-200 sondaj cihazı, sıradan sondaj cihazlarının temelinde bir sondaj cihazı kaydırma kaydırma ekler.ki sondaj aletlerini hızlıca değiştirebilir, iş verimliliğini artırır ve iş yoğunluğunu azaltır.
| Borma Aygıtı |
| Borma çapı ((mm) |
75,91,110,130,150,300 |
| Borma derinliği (m) |
200,150,100,70,50,30 |
| Boru borusunun çapı (mm) |
42,50 |
| Borma açısı ((°) |
90~75 |
| Ekipmanın boyutu ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Araç ağırlığı (motoru hariç) |
700 |
| Mobil cihaz |
| Hareket uzunluğu |
350 mm |
| Uzaklaş. |
300 mm |
| Dönüştürücü |
| Döner hızı (dört vites) (r/min) |
115,230,505,1010 |
| Döner yolculuğu ((mm) |
450 |
| Spindle yüksüz kaldırma maksimum hareket hızı ((m/s) |
0.05 |
| Spindle hiç yük düşüşü maksimum hareket hızı ((m/s) |
0.067 |
| Spindle maksimum besleme basıncı ((KN) |
15 |
| Spindle maksimum kaldırma gücü ((KN) |
25 |
| Spindle maksimum çıkış tork ((KN• m) |
1.5 |
| Vinç montajı |
| Vintü en yüksek kaldırma gücü (tek ip) |
20 |
| Tekerlek hızı (r/min) |
20,39,85,170 |
| Bobin çevre hızı ((m/s) |
0.172,0.345,0.738,1.476 |
| Bobin çapı ((mm) |
140 |
| Tel ip çapı ((mm) |
9.3 |
| Kablo ip yoğunluğu (m) |
40 |
| Fren çapı ((mm) |
278 |
| Fren bandı genişliği (mm) |
50 |
| Yağ pompası |
| Yağ pompası tipi |
YBC -20/125 |
| Adli basınç (Mpa) |
12.5 |
| İsimlendirilmiş akış ((ml/r) |
20 |
| İsimlendirilmiş hız ((r/min) |
800-2500 |
| Dizel motor veya motor |
| Dizel motor |
1115 |
| İsimlendirilmiş güç (KW) |
16.2 |
| İsimlendirilmiş hız (r/min) |
2200 |
| İsimlendirilmiş basınç ((Mpa) |
12.5 |
| Motor tipi |
Y160M - 4 |
| İsimlendirilmiş güç (KW) |
11 |
| İsimlendirilmiş hız (r/min) |
1460 |
GK-200 Core Drill Rig uygulaması
1Bu matkap jeolojik araştırma keşifleri, jeofizik keşifleri, yol ve bina temelleri keşifleri, patlama delikleri ve katlama delikleri ve diğer sondaj projeleri için uygundur.
Alloy bit, elmas bit ve kompozit bit farklı katmanlara göre delinebilir.
2 ~ 9 derece kumlu kil ve hava koşullarına maruz kalmış kayaları delme yeteneği.
İsimli sondaj derinliği 200M, en derin derinliği 220M'yi geçmemelidir; İsimli açılış çapı 110mm, maksimum açılış çapı 325mm, son delik çapı 75mm'dir;Bor delik derinliği oluşum durumuna bağlıdır.
GK-200 çekirdek matkabının özellikleri
1, yağ basıncı otomatik besleme yapısı, mekanik şanzıman, sondaj verimliliğini artırmak, işçilerin fiziksel emek yoğunluğunu azaltmak.
2. çak yerine top kart tutma yapısını kullanarak, kesintisiz çubuk elde edebilir, konsantrasyonu ele geçirebilir, kullanımı kolay, güvenli ve güvenilir.
3. basıncı göstermek için delik altındaki basınç ölçer ile donatılmış, delik içindeki durumu anlamak kolaydır.
4.çukuru hareket ettirmek için kullanılabilir, ya da rotary açmak için delik açmak için.
5, yapısı sıkıdır, matkap, su pompası ve dizel motor küçük bir alanı kaplayan aynı taban üzerine monte edilmiştir.
6, hafif ağırlıklı, güçlü parçalanma, hareket etmek kolaydır, düz ve dağ inşaatı için uygundur.
Çalışma ortamı
1, yüksekliği 1000M'yi geçmez.
2, ortam sıcaklığı -10~45°C'yi geçmez.
3, ortam neminin %96'dan fazla olmaması (+25°C)
