Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| tip: | Çekirdek Matkap Rig | Güç Tipi: | Dizel |
|---|---|---|---|
| Ağırlık:: | 480Kg | kullanım: | su kuyusu, demiryolları, karotlu sondaj |
| Delme Derinliği: | 150m | Boyut (L * W * H): | 1450 * 970 * 1280 |
| Sondaj borusu çapı: | 42/50 | Delik çapı: | 110m |
| Delme açısı: | 90 ° -75 ° | Ağırlık (güç ünitesi hariç): | 500KG |
| Vurgulamak: | Şasi paletli sondaj kulesi,Kuyu paletli sondaj kulesi,150m Derinlik paletli sondaj kulesi |
||

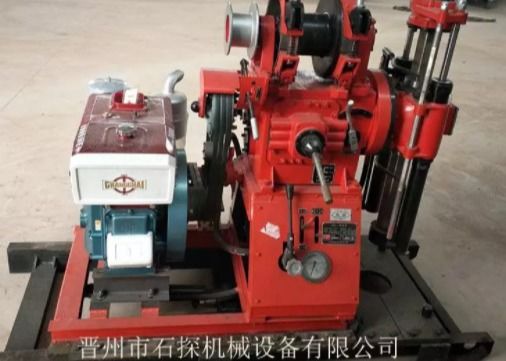

Kuyu Sondaj Rig Gxy-1c Paletli Sondaj Rig Paletli Şasi Sondaj Rig
Sondaj kulesine giriş:
| Tür | GXY-1 | |
| Delik derinliği | 150m | |
| Delik çapı | 110 mm | |
| Son delik çapı | 75 mm | |
| Matkap çubuklarının çapı | Φ42/50mm | |
| Delme açısı | 90°-75° | |
| Boyut (U * G * Y) | 1640*1030*1440mm | |
| Ağırlık (güç ünitesi olmadan) | 500KG | |
| Döner kafa | Doğrudan döner hız | 142;285;570 dev/dak |
| Besleme vuruşu | 450mm | |
| Kaldırma kapasitesi | 25kN | |
| besleme kapasitesi | 15kN | |
| Maks.tork | 1200N.m | |
| vinç | Davulun çalışma hızı | 55;110;220 dev/dak |
| Maks.kaldırma kapasitesi, tek hat | 10KN | |
| Çelik tel halat çapı | 9,3 mm | |
| tambur kapasitesi | 27m | |
| Çamur pompası(Yatay Tek etkili) | Maks.yer değiştirme | 77L/dak |
| Maks.basınç | 1.2Mpa | |
| İnme | 100m | |
| Dakikada Vuruş | 96dk | |
| astar çapı | 80mm | |
| Yağ pompası (YBC-12/80 Dişli pompa) | Basınç | 8Mpa |
| Yer değiştirme | 8ml/r | |
| hız | 1500r/dak | |
| Güç ünitesi | Elektrik motoru Model Y132M-4 | 7.5KW,1440r/dak |
| Dizel motor Model S1100 | 10.3KW,2200r/dak | |
Ana özellikler aşağıdaki gibidir:
1. Teçhizatın yüksek giriş gücü, yüksek çıkış torku ve güçlü delme yeteneği vardır.
2. Sondaj kulesinin yüksek çıkış hızı, esas olarak elmaslı karot sondajı ve mühendislik jeolojik araştırmaları için uygundur.
3. Sondaj kulesi bir döndürücü ile donatılmıştır ve gövde, yapısal gücü artıran entegre bir dökümdür.
4. Delme verimliliğini artırmak ve emek yoğunluğunu azaltmak için dikey şaftın üst ucunda hidrolik besleme mekanizması ve hidrolik ayna sıkma mekanizması ile donatılmıştır.
5. Güç kafasının ömrünü uzatmak için, çerçevenin delikten uzaklaşmasını sağlamak için güç kafasının hidrolik kontrolü geri hareket etmek için kullanılır.
6. Sondaj kulesi, yüksek sondaj verimliliği, güvenliği ve güvenilirliği olan aktif sondaj borusu ile donatılmıştır.
7. Teçhizat, esnek açma ve kapama ve rahat çalıştırma ve ayarlama ile çift diskli normalde kapalı sürtünmeli kavrama kullanır.
8. Sondaj kulesinin şanzımanı, otomobil şanzıman yapısını, tek gidon şanzımanını ve kilitleme mekanizmasını benimser, bu nedenle kullanımı kolaydır.
9. Matkap, su pompasından ve su pompasından ayrılırsa ve matkap ayrı olarak güçle donatılırsa, özellikle derin delik delmeye girerken matkabın çıkış torku geliştirilebilir, güç düşmez, bu da neden olur su pompasının çelişkisi ve delikte kazalardan kaçının.
10. Sondaj kulesi, kompakt yapısı, hacmi ve hafifliği, en büyük kısmı 100 kg'dan az, sökme ve taşıma için uygun ve engebeli veya dağlık alanlarda çalışmak için uygundur.
11. Kazaları ele alma yeteneğini geliştirme ihtiyacına göre büyük delikli vibratör ve kontrol sistemi ile donatılabilir.
12. Teçhizat, basit yapıya ve uygun kurulum ve yer değiştirmeye sahip 7.0m'lik bir hafif boru sondaj kulesi ile donatılmıştır.
