Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
tip: | Jeolojik Sondaj Makinesi | Güç Tipi: | Dizel |
---|---|---|---|
kullanım: | su kuyusu, demiryolları, karotlu sondaj | Delme Derinliği: | 100m |
Boyut (L * W * H): | 1640 * 1030 * 1440 mm | Sondaj borusu çapı: | 42mm |
Kuyu eğim açısı: | 90 ° ~ 75 | Nominal basıncı: | 12.5Mpa |
Model (dizel motor): | 1105 | Anma gücü: | 18KW |
renk: | Sarı veya rquest olarak | Delme açısı: | 90 ~ 75 ° |
Vurgulamak: | ODM toprak araştırma sondaj makinesi,100m toprak araştırma sondaj makinesi,100m taşınabilir toprak sondaj makinesi |

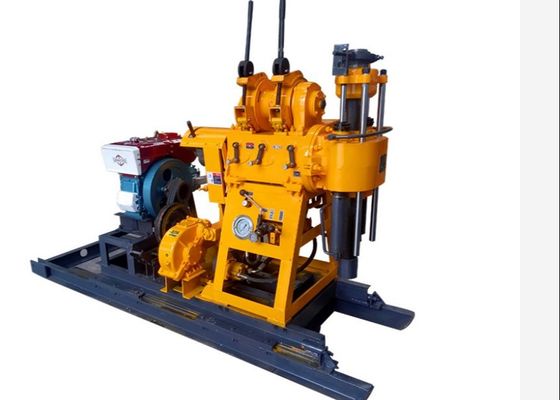

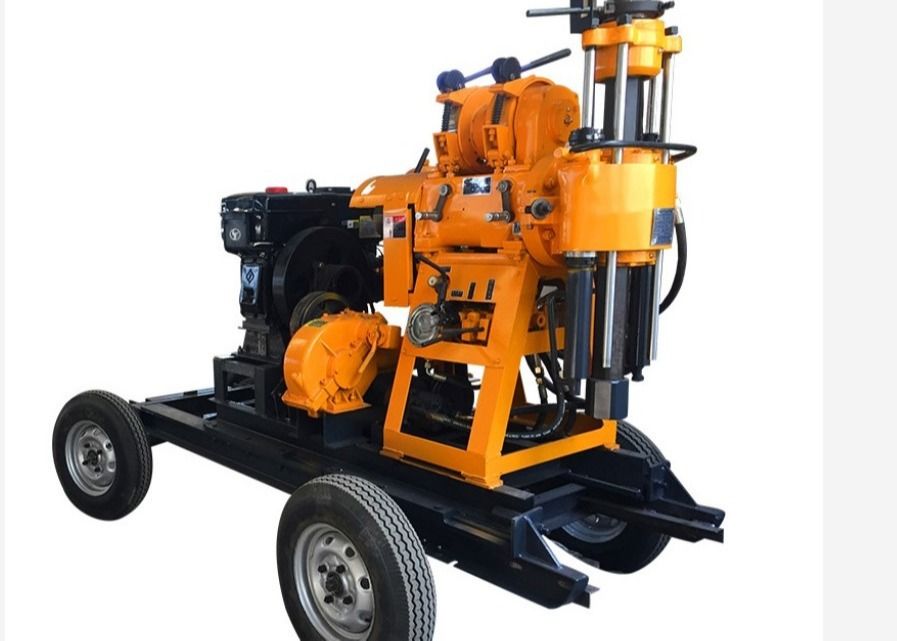

Zemin Testi Kaya Karot Delme Makinesi Delik Karot Delme Makinesi Karot Delme Makinaları
Su kuyusu sondaj makinesinin açıklaması:
XY-1 serisi hidrolik karot sondaj kulesi esas olarak jeolojik genel araştırma ve keşif, beton yapıdaki delik çeşitleri, yol ve yüksek bina temel keşifleri, nehir setleri, alt zemin enjeksiyon deliği delme ve doğrudan enjeksiyon, sivil kuyular ve toprak sıcaklığı merkezi hava için kullanılır. düz veya vadi yerleri gibi farklı çalışma ortamları için uygun, hafif, 200m derinlikte sondaj kulesi.Kol rafı ve hidrolik güç sistemi daha yüksek verim sağlar.
Sondaj kulesi | |
Delme çapı (mm) | 110 |
Delme derinliği (m) | 100 |
Sondaj borusu çapı (mm) | 42 |
Delme açısı(°) | 90~75 |
Ekipman boyutu (L * B * H) | 1640* 1030*1440 (mm) |
Arma ağırlığı (motor hariç) | 500 |
jiratör | |
Mil hızı (dört vites) (d/dak) | 142.285,570 |
Mil hareketi (mm) | 450 |
Mil yüksüz kaldırma maksimum hareket hızı (m/s) | 0.05 |
Mil yüksüz düşüş maksimum hareket hızı(m/s) | 0.067 |
Mil maksimum besleme basıncı (KN) | 15 |
Mil maksimum kaldırma kuvveti (KN) | 25 |
Mil maksimum çıkış torku(KN• m) | 0,5 |
Vinç montajı | |
Vinç maksimum kaldırma kuvveti (tek halat)(KN) | 10 |
Makara hızı (d/dak) | 55,110,220 |
Makara çevresel hızı (m/s) | 0,42,0,84 ,1,68 |
makara çapı (mm) | 145 |
Tel halat çapı (mm) | 9.3 |
Tel halat yoğunluğu (m) | 27 |
Fren çapı (mm) | 230 |
Fren bandı genişliği (mm) | 50 |
Su Pompası | |
pompa tipi | Yatay tek silindirli çift etkili |
Maksimum yer değiştirme (motor)(L/dak) | 95(77) |
Çalışma basıncı (Mpa) | 0.7 |
Silindir çapı (mm) | 80 |
Piston stroku (mm) | 100 |
İzin verilen maksimum basınç (Mpa) | 1.2 |
Yağ pompası | |
Yağ pompası tipi | Dişli pompası |
Nominal basınç (Mpa) | 12.5 |
Nominal akış (ml/r) | 20 |
Nominal hız (r/dak) | 800-2500 |
Dizel motor veya motor | |
Dizel motor | ZS1100 |
Anma gücü (KW) | 12.1 |
Nominal hız (dev/dak) | 2200 |
Anma basıncı (Mpa) | 11 |
Motor tipi | Y160M - 4 |
Ana özellik:
1. Hidrolik otomatik besleme mekanizmalı karot sondaj kulesi, sondaj verimliliğini artırır ve emek yoğunluğunu azaltır.
2. Çubuğun durmadan tersine çevrilmesini, rahat çalışmayı, güvenli ve kararlı olmasını sağlayan ayna yerine bilyalı kelepçe sıkma mekanizması kullanılır.
3. Delikteki durumun kolay kontrolü için deliğin altında bir basınç göstergesi ile donatılmış hidrolik karot sondaj kulesi.
4. Kompakt yapı, merkezi tutamak, küçük ayak izi, hafiflik, güçlü ayrıştırılabilirlik (şantiyede yeniden monte edilebilir) ve taşınması kolaydır.Düz veya dağlık operasyonlar için uygundur.
dağlık bölgeleravantaj.
