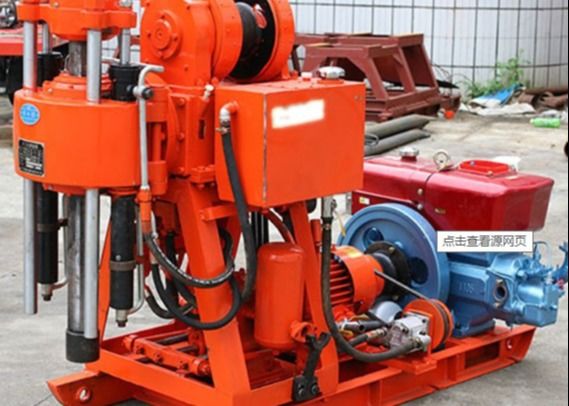

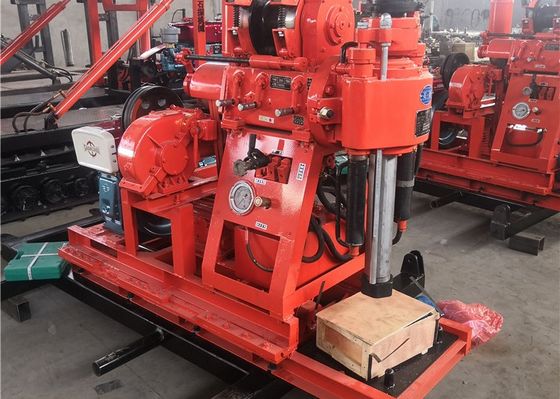

XY-1A Jeolojik Sondaj Makinesi
XY-1A Jeolojik Sondaj Makinesi Giriş
Esas olarak katı mineral yataklarının araştırılmasında ve mühendislik jeolojik etütlerinde, çeşitli betonarme yapıların muayene deliklerinde kullanılır. Endüstriyel ve sivil binaların, demiryollarının, hidroelektrik santrallerinin, ulaşımın, köprülerin, baraj temellerinin ve diğer yapıların mühendislik jeolojik araştırmaları için uygun, hidrolik beslemeli taşınabilir bir sondaj makinesidir. Mühendislik araştırmaları için taşınabilir ve çok amaçlı bir sondaj makinesidir. Esas olarak katı yatakların genel etüdü ve mühendislik jeolojik etüdü ve betonarme yapıların çeşitli muayene delikleri için kullanılır. Farklı tabakalara göre sondaj için elmas alaşım ve çelik taneli burgular seçilebilir. Bu makine ayrıca jeoteknik sondaj işlemleri için tasarlanmıştır, bu da onu zorlu arazilerde sondaj için mükemmel kılar. Madencilik arama işlemleri için de harika bir seçenektir, mükemmel performans ve güvenilirlik sunar.
XY-1A Jeolojik Sondaj Makinesi Teknik Detay
| Sondaj çapı (mm) |
75,91,110,130,150,300 |
| Sondaj derinliği (m) |
150,100,70,50,30 |
| Sondaj borusu çapı (mm) |
42,43 |
| Sondaj açısı (°) |
90~75 |
| Ekipman boyutu (U * G * Y) |
1700 * 780 * 1274 (mm) |
| Makine ağırlığı (motor hariç) |
540 |
| Döner Tabla |
| Mil hızı (dört vites) (dev/dak) |
140,295,470,790,1010 |
| Mil hareketi (mm) |
450 |
| Mil yüksüz maksimum hareket hızı (m/s) |
0.05 |
| Mil yüksüz düşüş maksimum hareket hızı (m/s) |
0.067 |
| Mil maksimum besleme basıncı (KN) |
15 |
| Mil maksimum kaldırma kuvveti (KN) |
25 |
| Mil maksimum çıkış torku (KN·m) |
0.5 |
| Vinç tertibatı |
| Vinç maksimum kaldırma kuvveti (tek halat) (KN) |
11 |
| Tambur hızı (dev/dak) |
36,76,121 |
| Tambur çevresel hızı (m/s) |
0.31,0.66 ,1.05 |
| Tambur çapı (mm) |
140 |
| Tel halat çapı (mm) |
9.3 |
| Tel halat yoğunluğu (m) |
35 |
| Fren çapı (mm) |
252 |
| Fren bandı genişliği (mm) |
50 |
XY-1A Jeolojik Sondaj MakinesiAvantaj:
1. Beş vitesli ve en yüksek hız 1045 dev/dak'ya ulaşarak sondaj verimliliğini artırır
2. 53 x 59 sondaj borusu kullanılır, yüksek rijitlik ve güçlü tork iletimi.
3. Makine, güçlü şanzıman torku, kolay kullanım ve ücretsiz bakım özelliklerine sahip ulusal patent teknolojisi olan konik debriyaj ile donatılmıştır.
4. Vinç için büyük modüllü planet dişli kullanıyoruz ve destek çerçevesi ekliyoruz, bu da vincin kaldırma ve frenleme kabiliyetini büyük ölçüde artırıyor.
5. Dikey mil, döner makinenin çakıl tabakası ve diğer karmaşık jeolojik koşullar için yeterince rijit olmasını sağlamak üzere dört grup rulmanla sabitlenmiştir.
XY-1A Jeolojik Sondaj Makinesi Döner Tahrik Süreci:
Dizel motor, kaplin redüktörünün sonsuz dişlisi aracılığıyla sonsuz dişliye üçgen kasnağı döndürür. V-kayışı aracılığıyla, şanzıman kutusunun boşaltma braketindeki boş manşonu tahrik eder. V-kayışı kasnağı debriyaj tarafından bağlanır ve güç şanzıman kutusuna iletilir. Şanzıman kutusu hızı değiştirdikten sonra, dişliler döner dişli mili ile kenetlenerek küçük konik dişliyi, büyük konik dişliyi ve dikey mili döndürür. Debriyaj ayrılırsa, döndürücü durur.
Kaldırma tahriki: Vinç hareketi şanzıman kutusundan iletilir. Şanzıman kutusunun dişlisi, dişli ile kenetlenir ve üç hızı, vincin milini döndürmek için vincin şanzıman dişlisine iletilebilir. Vinç, planet dişli mekanizması ve tutma freninin hareketiyle kaldırılabilir.
