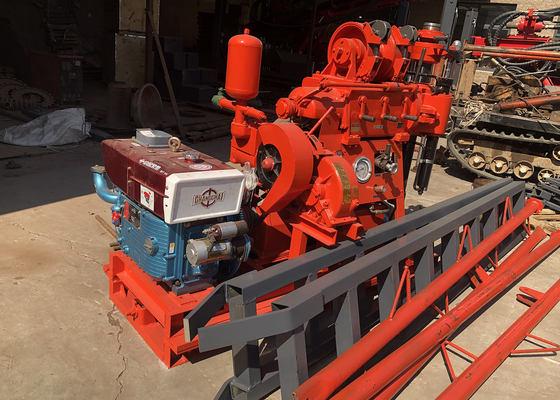

Mühendislik Sondaj Makinesi GK 200
Ürün Bilgileri
Büyük güç, büyük kaldırma kuvveti ve büyük şanzıman torku özelliklerine sahip bir tür hidrolik beslemeli sondaj makinesidir. Demiryolu, su koruma, köprü, baraj temeli ve diğer binaların jeolojik keşif, jeolojik karot sondajı, küçük sulama kuyuları, patlatma delikleri ve küçük su kuyuları için uygundur. Sondaj makinesi hafiftir, güçlü bir şekilde ayrılabilir, taşınması kolaydır ve düz ve dağlık alanlarda çalışmaya uygundur.
Ürün Teknik Verileri
| Sondaj derinliği |
200m |
| Sondaj Çapı |
91mm,110mm,130mm,150mm,300mm |
| Sondaj borusu çapı |
50mm |
| Sondaj Açısı |
90°-75° |
| Boyutlar (U×G×Y) |
1750×850×1300 (mm) |
| Ağırlık |
880kg/set |
| Mil Hızı |
115, 230, 505, 790, 1010 dev/dak |
| Mil stroku |
450mm |
| Mil Çapı. |
Φ59mmx53mmx4350mm Kelly çubuğu |
| Sondaj dikey milinin yukarı doğru yer değiştirme hızı |
0.05m/s |
| Sondaj dikey milinin aşağı doğru yer değiştirme hızı |
0.067m/s |
| Mil aşağı çekme maks. |
15KN |
| Mil kaldırma kapasitesi maks. |
25KN |
| Dikey maksimum çıkış torku |
1.5KN.m |
Ürün Avantajları
1.Hidrolik besleme cihazı ile sondaj verimliliğini artırır, iş gücü ihtiyacını azaltır.
2. Makine, kapatmaya gerek kalmadan değiştirilebilen üst küresel çeneli tutma mekanizması ve altıgen tahrikli sondaj borusu ile donatılmıştır, yüksek verimli, güvenli ve güvenilirdir.
3. Delik içindeki durumu kontrol etmek için bir delik tabanı basınç göstergesi takılmıştır.
4.Kompakt yapı, küçük hacim, hafif, yüksek ayrılabilirlik, kolay nakliye ve düz alanlardaki operasyonlar için uygundur
Ürün Uygulamaları
1. Katı mineral yataklarının genel keşfi ve araştırması, mühendislik jeotektonik etütleri için sondajlar
2.Farklı jeolojik yapılara göre sondaj yapmak için elmas matkap ucu, alaşım matkap ucu ve çelik makaralı matkap ucu vb. mevcuttur.
3. Son deliklerin çapları sırasıyla 75 mm ve 46 mm olduğunda, nominal delik derinlikleri sırasıyla 100 m ve 180 m'dir. Maksimum
derinlik, her delikte delinenin %110'unu geçmemelidir. İzin verilen maksimum delik çapı 150 mm'dir.
Sondaj borusu kırılmasının ana nedenleri
1, Yeniden delme ve boru geri çekme sırasında sondaj borusunun bükülme momenti çok büyüktür;
2, Aşırı bükülme momentinin nedenleri şunlardır: birinci olarak, kılavuz deliğin gerçek eğrisi teorik eğriden büyük ölçüde sapar; İkinci olarak, yeniden delme sonrası delik düzensizdir, bu da borunun yeniden delici ve sondaj borusu ekseni ile bir açı oluşturmasına neden olur.
Diğer nedenler:
1, Yatırım tasarrufu sağlamak için, inşaat müteahhidi (yani A Tarafı) tarafından kullanılan yönlü sondaj ekipmanı, proje inşaatının gerçek ihtiyaçlarıyla eşleşmemektedir. Yönlü sondaj ekipmanının tonajı çok küçüktür, bakımı zamanında yapılmamaktadır ve arıza oranı yüksektir, bu da yönlü sondaj kuvvetinin dengesiz olmasına neden olur. Aynı zamanda, dur-kalk inşaatı, delik oluşum kalitesinin düşük olmasına, deliğin düzensiz olmasına, sondaj aletinin kolayca kilitlenmesine neden olarak sondaj borusunun kırılmasına yol açar;
2, Yeniden delici modelinin seçimi mantıksızdır. Gerçek jeolojik koşullara göre eşleşen kural modelinin seçilmemesi, sondaj torkunun artmasına, sondaj borusu aşınmasının ve kırılmasının artmasına neden olur;
3, Kaya yeniden delici delerken veya deliği temizlerken, sondaj borusu arkadan bağlanmaz ve yeniden delici delik içinde büyük ölçüde sallanır, bu da sondaj borusunun ve yeniden delicinin ana milinin kırılmasına neden olabilir;
