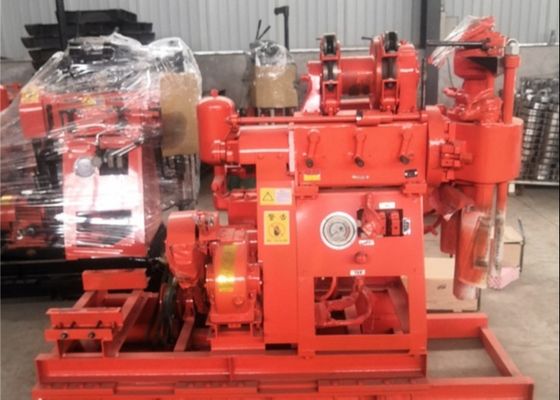

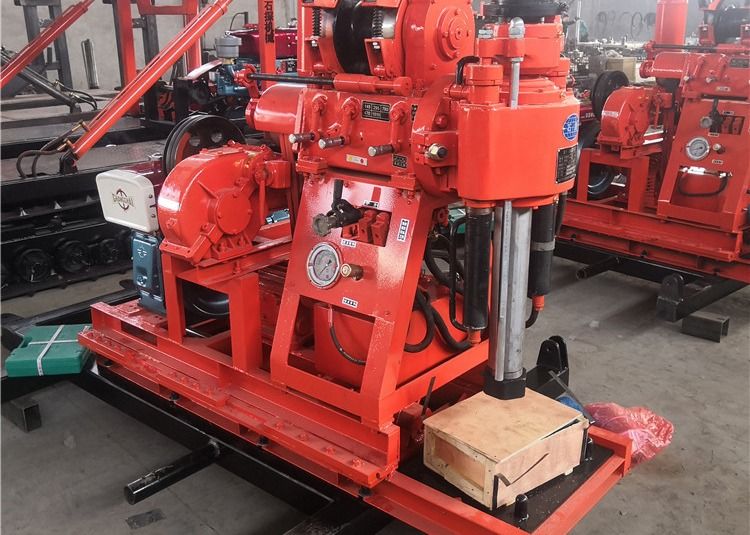

200 metre sondaj derinliği madencilik keşif jeolojik sondaj cihazı makinesi
GK 200 Jeolojik sondaj cihazı Giriş
Borma teçhizatı inşaat mühendisliği, demiryolları, hidroelektrik, ulaşım, köprüler, baraj temelleri vb. gibi binaların mühendislik jeolojik araştırması için uygundur.Jeolojik çekirdek sondajı ve fiziksel araştırma; küçük kazma delikleri, jeotermal delikler, patlama delikleri, çeşitli beton algılama deliklerinin delinmesi Advance; küçük kuyu delinmesi, küçük yığın deliği.
GK 200 Jeolojik sondaj cihazı teknik parametresi
| Sondaj cihazı ürün modeli |
| Borma çapı ((mm) |
75,91,110,130,150,300 |
| Borma derinliği (m) |
200,150,100,70,50,30 |
| Boru borusunun çapı (mm) |
42,50 |
| Borma açısı ((°) |
90~75 |
| Ekipmanın boyutu ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Araç ağırlığı (motoru hariç) |
700 |
| Mobil cihaz |
| Hareket uzunluğu |
350 mm |
| Uzaklaş. |
300 mm |
| Dönüştürücü |
| Döner hızı (dört vites) (r/min) |
115,230,505,1010 |
| Döner yolculuğu ((mm) |
450 |
| Spindle yüksüz kaldırma maksimum hareket hızı ((m/s) |
0.05 |
| Spindle hiç yük düşüşü maksimum hareket hızı ((m/s) |
0.067 |
| Spindle maksimum besleme basıncı ((KN) |
15 |
| Spindle maksimum kaldırma gücü ((KN) |
25 |
| Spindle maksimum çıkış tork ((KN• m) |
1.5 |
| Vinç montajı |
| Vintü en yüksek kaldırma gücü (tek ip) |
20 |
| Tekerlek hızı (r/min) |
20,39,85,170 |
| Bobin çevre hızı ((m/s) |
0.172- Evet.345- Evet.738, 1.476 |
| Bobin çapı ((mm) |
140 |
| Tel ip çapı ((mm) |
9.3 |
| Kablo ip yoğunluğu (m) |
40 |
| Fren çapı ((mm) |
278 |
| Fren bandı genişliği (mm) |
50 |
| Pompa tipi |
Yatay tek silindirli çift eylemli |
| Maksimum sıfırlama (motor) ((L/min) |
95 (77) |
| En fazla izin verilen basınç (Mpa) |
1.2 |
| Çalışma basıncı (Mpa) |
0.7 |
| Silindir çapı (mm) |
80 |
| Piston yürüyüşü ((mm) |
100 |
| Yağ pompası |
| Yağ pompası tipi |
YBC-20/125 |
| Adli basınç (Mpa) |
12.5 |
| İsimlendirilmiş akış ((ml/r) |
20 |
| İsimlendirilmiş hız ((r/min) |
800-2500 |
| Dizel motor veya motor |
| Dizel motor |
1110 |
| İsimlendirilmiş güç (KW) |
16.2 |
| İsimlendirilmiş hız (r/min) |
2200 |
| İsimlendirilmiş basınç ((Mpa) |
12.5 |
| Motor tipi |
Y160M - 4 |
| İsimlendirilmiş güç (KW) |
11 |
| İsimlendirilmiş hız (r/min) |
1460 |
GK 200 Mühendislik sondaj cihazı avantajları
(1) Sondaj verimliliğini artırmak ve işçilerin fiziksel emek yoğunluğunu azaltmak için otomatik hidrolik besleme mekanizmasına sahiptir.
(2) Çak yerine top kartı sıkıştırma mekanizması kullanılır ve durmaksızın geri sarma uygulamak için sıkıştırma konumlandırma mekanizması sağlanır.
(3) Basıncı göstermek için alt basınç ölçer ile donatılmıştır, bu da deliğin içini tutmak için uygundur.
(4) Tutak yoğun ve kullanımı kolaydır.
(5) Kompakt yapı, platform ve güç makinesinin hepsi küçük bir alanı işgal ederek aynı taban üzerine monte edilmiştir.
(6) Hafif ağırlık, yüksek ayrıştırılabilirlik, yer değiştirilmesi kolay, düzlük veya dağlık alanlarda çalışmaya uygundur.
(7) Ekipmanın insani tasarım özelliklerini vurgulayan bir güvenlik kalkanı ile donatılmıştır.
(8) Bağlama fındığı, sondaj silindirinin alt ucu ile dikey oyu kutusu arasındaki eklemde yerleştirilmiştir, bu da sondaj platformunun güvenilirliğini artırır.
Kum katmanına ulaşmadan önce sondaj dikkatleri
Öncelikle, bekleme için bir çamur havuzu karıştırın ve kum katmanına ulaşmadan önce zamanında değiştirin.Bu yöntemi beğendin mi??
