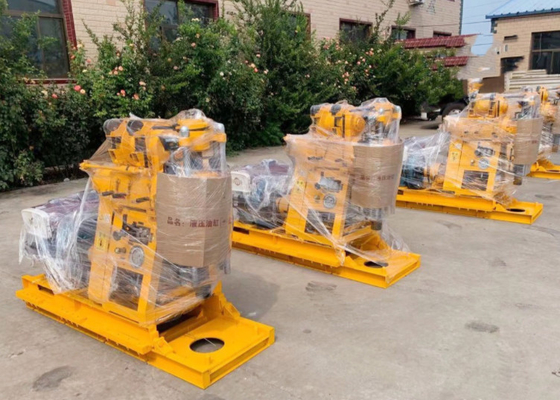

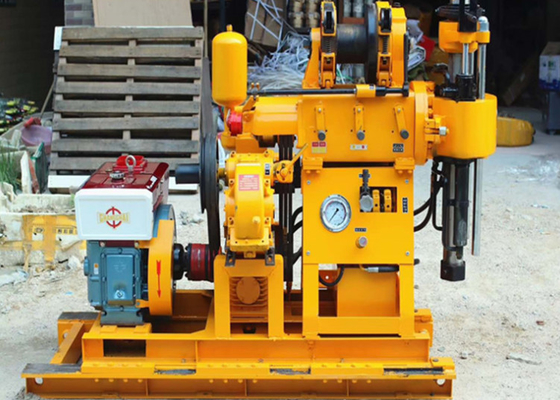

Madencilik Araştırma Çekirdek Borma Rigs BW 160 Çamur Pompası ile 150 Metre Derinlik
XY-1A çekirdek sondaj makineleriBen...Giriş
Bu tür sondaj teçhizatı, aile kuyularının, sondaj endüstrisi kuyularının ve sondaj anketinin jeolojik örneklemesinin, SPT hizmetinin vs. sondaj diyasında yaygın olarak kullanılmaktadır.Müşterilerin gereksinimlerine göre 50-200mm veya daha büyük olacak.
XY-1A çekirdek sondaj makineleriTeknik Ayrıntılar
| Xy -1 Bir sondaj cihazı |
Borma deliği çapı |
mm |
150 |
| Borma derinliği |
m |
150 |
| Boru borusunun çapı |
mm |
42 |
| Bor delik eğimi |
° |
90°75° |
| Aygıt boyutu ((L×B×H) |
mm |
1640×1030×1440 |
| Matkap ağırlığı (motor hariç) |
Kilo |
500 |
|
Giroskop
|
Döner hızı ((üç blok) |
r/min |
142,285,570 |
| Döner yolculuğu |
mm |
450 |
| En yüksek hareket hızı |
m/dakika |
3 |
| Dikey maksimum besleme gücü |
KN: |
15 |
| Dikey maksimum kaldırım |
KN: |
25 |
| rüzgarlı |
kaldırma kapasitesi ((tek vitesli ip) |
KN: |
10 |
| Davul hızı |
r/min |
55,110,220 |
| Davul çevre hızı |
m/s |
0.42,0.84,1.68 |
| Davul çapı |
mm |
145 |
| Tel halatının çapı |
mm |
9.3 |
| ip ağırlığı |
m |
27 |
|
fren çapı
|
mm |
230 |
| fren bandı genişliği |
mm |
50 |
| Su pompası |
Pompa tipi |
yatay tek silindirli çift hareketli |
|
| En fazla yer değiştirme |
L/dakikada
|
95(77) |
|
Maksimum izin verilen basınç
|
Mpa |
1.2 |
| çalışma basıncı |
Mpa |
1.2 |
| Silindir çapı |
mm |
80 |
| Petrol pompası |
Pompa tipi |
Düğme pompası |
|
| Güç |
KW |
16.2 |
| nominal basınç |
Mpa |
12.5 |
| Motor tipi |
YBC-12/125 |
|
| yer değiştirme |
L/r |
12 |
| nominal hız |
r/min |
2000 |
XY-1A Çekirdek Borma Rig Ana Futures
1Son deliklerin çapı sırasıyla 75 mm ve 46 mm olduğunda, nominal delik derinlikleri ayrı ayrı 100m ve 180m'dir.En fazla izin verilen delik çapı 150 mm'dir..
2.Hidrolik besleme cihazı ile, yüksek sondaj verimliliği, azaltılmış iş gücü.
3.Alat üst küresel çene tutma mekanizması ve kapalı, yüksek verimlilik, güvenli ve güvenilir olmadan değiştirilebilen altıgen tahrikli sondaj çubuğu ile donatılmıştır.
45. Kompakt yapı, küçük hacim, hafif, yüksek ayırılabilirlik,kolay taşınması ve ova veya dağlık bölgelerde operasyonlar için uygun.
Keşif sondajı nasıl yapılır?
Yükselticini değişken çaplı eklemin olukuna bağlayın, vincin sağ koluyla bant çatalını alın, delikli boruyu çıkarın, çekirdek borusunu yerleştirin,sondaj aracını sondaj deliğinin tepesine kaldırın, vincin sol sapını sürekli hareket ettirin ve sondaj aracını sondaj deliğine tek bir hızla indirin. Değişken çaplı eklemin olukları girişine yakın olduğunda,kaldırıcıyı bloke etmek ve çıkarmak için bant çatalını kullanın.
Borlama, özel bir çamur enjekte ederken bir matkap ipini yere batırmaktan oluşur.Potansiyel bir yataklık belirlemek için birkaç yerde delik açılmalıdır.
