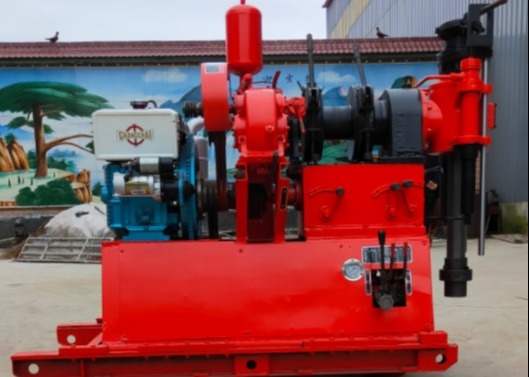

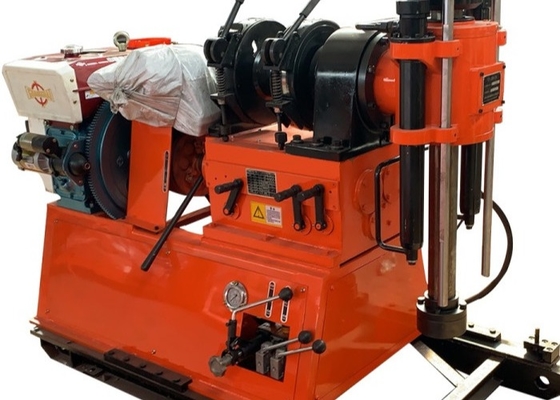

GY200 Keşif Toprak Testi Sondaj Makinesi Makinesi
GY200 Toprak Testi Sondaj Makinesi Giriş
Çok amaçlı bir mühendislik araştırması ve inşaat sondaj makinesidir. Endüstriyel, sivil binalar, demiryolları, köprüler ve hidroelektrik projelerinin jeolojik araştırmalarının yanı sıra, küçük çaplı temel kazık deliklerinin inşası için uygundur.
GY200 Toprak Testi Sondaj Makinesi Teknik Veriler
| Sondaj çapı |
75,91,110,130,150,300 |
| Sondaj derinliği |
0-300m |
| Sondaj borusu çapı |
42,50,60mm |
| Açı aralığı |
0°-360° |
| Boyut(U*G*Y) |
1860*780*1480mm |
| Ağırlık(güç ünitesi olmadan) |
900kg |
| |
| Mil hızı(8 hızlı) |
53,92,145,200,250,435,668,947 dev/Dak |
| Mil stroku |
500mm |
| Milin yukarı doğru maksimum hızı(yüksüz) |
0.05m/s |
| Milin aşağı doğru maksimum hızı(yüksüz) |
0.067m/s |
| Milin maksimum besleme kuvveti |
36KN |
| Milin maksimum kaldırma kuvveti |
49KN |
| Milin maksimum çıkış torku |
2500N.m |
| Kaldırma vinci |
| Maks. kaldırma kapasitesi(tek halat) |
25KN |
| hız |
34, 59, 94, 129 dev/dak |
| Kaldırma tamburu doğrusal hızı(iki seviye) |
0.166, 0.331, 0.733, 1.465m/s |
| Çelik halat çapı |
12.5mm |
| Çelik halat kapasitesi |
30m |
| Yağ pompası |
| Nominal basınç |
16Mpa |
| Yer değiştirme |
16ml/r |
| Nominal hız |
2500dev/dak |
| Güç(dizel motor veya motor) |
| Model(dizel motor) |
2100 |
| Nominal güç |
17.6kw |
GY200 Toprak Testi Sondaj Makinesi Özellikler:
1. Sondaj verimliliğini artırmak ve işçilerin fiziksel emeğini azaltmak için otomatik bir yağ basıncı besleme mekanizmasına sahiptir;
2. Topu sıkıştırma mekanizması, aynanın yerini almak için kullanılır,
3. Delik tabanı basınç göstergesi ile donatılmıştır, bu da delikteki durumu anlamayı kolaylaştırır;
4. Kol merkezi ve kullanımı kolaydır;
5. Kompakt yapı, sondaj makinesi, su pompası ve dizel motor tek bir tabana monte edilmiştir, bu da havaalanında küçük bir alan kaplar;
6. Hafif, güçlü ayrışabilirlik, taşınması kolay, ova veya dağlık alanlarda çalışmaya uygun.
7. Sondaj makinesi genel araştırma, jeofizik araştırmalar, yol ve bina araştırmaları vb. için uygundur.
8. Farklı oluşumlara göre sondaj için alaşım, çelik kum ve çelik parçacık uçları seçilebilir.
9. 2-9. sınıf kumlu kil ve kayaçları delebilir.
GY200 Toprak Testi Sondaj Makinesi Kore Sondaj Prensibi
Kore sondaj makinesinin prensibi temel olarak aynıdır ve ana bileşenler sondaj makinesi, sondaj borusu, sondaj ucu vb.dir. Matkap, sondaj borusunu ve sondaj ucunu delmek ve derin çekirdek örnekleri elde etmek için güç sağlar. Farklı derinliklere ve katmanlara göre, farklı sondaj makinesi türlerine karşılık gelir
Küçük Jeofizik Sondaj Makinesinin Doğru Kullanımı Sondaj makinesinin normal çalışmasını sağlamak ve arızaları mümkün olduğunca önlemek için, iyi kalite ve performansa sahip bir sondaj makinesi seçmenin yanı sıra, sondaj makinesinin doğru kullanımını bilmek önemlidir1, Her şeyden önce, temel bir ilk adım olmalıdır, yani sondaj makinesinin kurulumu ve hazırlanması. 1. Kaya sondaj mağarasını hazırlayın. Mağara özellikleri sondaj yöntemine göre belirlenebilir. Genel olarak, yatay delikler delerken, mağara yüksekliği 2,6-2,8 metredir, yukarı doğru delikler delerken ve aşağı doğru delikler veya eğimli delikler delerken, mağara genişliği 2,5 metre ve yüksekliği 2,8-3 metredir. 2. Hava ve su boru hatlarını, aydınlatma hatlarını vb. gelecekteki kullanım için çalışma yüzeyine yönlendirin. 3. Sütun, deliğin tasarım gereksinimlerine göre sıkıca dikilmelidir. Direğin üst ve alt uçları ahşap plakalarla doldurulmalı ve yatay mil ve geçmeli halka, belirli bir yükseklik ve yöne göre direğe monte edilmelidir. Makine, el vinci ile kaldırılmalı, gerekli açıya göre direğe sabitlenmeli ve daha sonra matkabın delik yönü ayarlanmalıdır. 2, İkincisi, ikinci önemli adım, çalıştırmadan önce yapılan incelemedir. 1. İşe başlarken, hava ve su boru hatlarının sıkıca bağlı olup olmadığını ve hava ve su kaçağı olup olmadığını dikkatlice kontrol edin. 2. Yağ enjektörünün yağ ile dolu olup olmadığını kontrol edin. 3. Her parçanın vidalarının, somunlarının, bağlantılarının vb. sıkılıp sıkılmadığını ve sütunun sıkıca kriko olup olmadığını kontrol edin.3, Daha sonra, sondaj operasyon prosedürüdürAçarken, önce motoru çalıştırın ve transfer normal olduktan sonra manipülatörün itme kolunu çekin. Uygun bir itme kuvveti elde edin ve ardından çarpma kontrol kolunu çalışma konumuna çekin. Kaya sondajından sonra, hava su karışımını uygun bir oranda tutmak için su vanası açılabilir. Motorun çalışmasını durdurun, çarpma için hava ve su beslemesini durdurun, çatalı alet tutucusunun sondaj borusu yuvasına yerleştirin, motorun kayar plakayı geri çevirmesini sağlayın, bağlantıyı sondaj borusundan ayırın, ikinci sondaj borusunu bağlayın ve sürekli çalışmak için aşağı doğru bastırın
