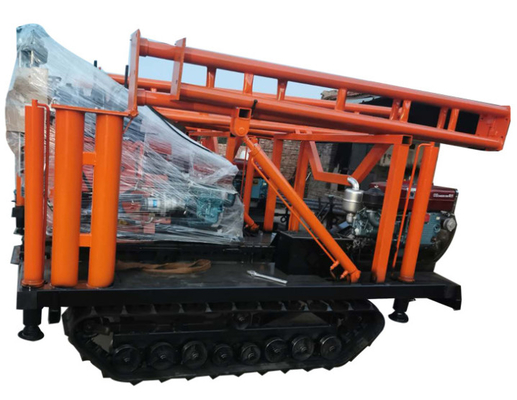

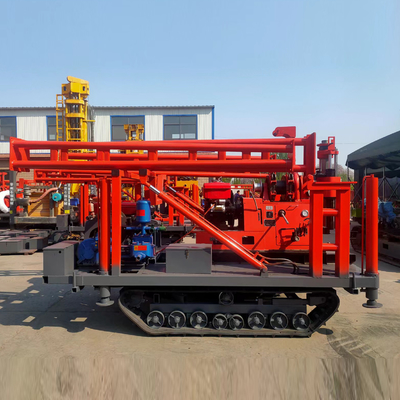

Örnek çekirdeği SPT 150 Metre Derinlik Taşınabilir Crawler Montajlı matkap
XY-1A Crawler montajlı matkap Giriş
Xy-1a sondaj cihazı bir hidrolik besleme taşınabilir sondaj cihazıdır, 150 metre sondaj derinliği, 150 mm delik çapı.Yüksek hızlı tork kemeri ve pompa ile taşınabilirlikEndüstriyel ve sivil binaların, demiryollarının, hidroelektrik, ulaşım, köprülerin, baraj temellerinin ve diğer binaların mühendislik jeolojik araştırması için uygundur.
XY-1A Crawler montajlı matkapTeknik veriler
| Çalıştırma |
Döner Baş |
|
Borma derinliği
|
En fazla 150m |
Döner hızı
|
1010,790,470,295,140 ((r/min) |
|
Delik çapı
|
En fazla 150m |
Döner çarpması |
450 km. |
| Çalıştırma çubuğunun çapı |
42 mm |
İskele çekme |
Max.15KN |
| Açı aralığı |
90-75 |
Döner kaldırma kapasitesi |
En fazla 25KN. |
| Yağ pompası |
Su pompası |
| Model |
YBC-12/125 |
Model |
Yatay tek eylemli piston pompası |
| Adlık basınç |
12.5Mpa |
Çalışma basıncı |
En fazla 1.25Mpa. |
| Akış hızı |
8 ml/gün |
|
|
| İsimlendirilmiş hız |
1500 r/min |
|
|
| Yukarı kaldır |
Güç (dizel) |
| Maks. kaldırma kapasitesi |
15KN |
Model (dizel motor) |
ZS1105 |
| Yükseltme davul devrimi |
121,76,36 ((r/min)
|
İsimlendirilmiş güç |
12.1KW |
| Davul çapı |
140 mm |
İsimlendirilmiş hız |
2200 r/m |
| Ağırlık |
Yaklaşık 600 kg. |
| Boyut |
1620*970*1560mm |
XY-1A Crawler montajlı matkap avantajları
1Borma verimliliğini artırmak ve emek yoğunluğunu azaltmak için hidrolik otomatik besleme mekanizmasına sahiptir.
2Çak yerine top kartı sıkıştırma mekanizmasını benimsiyor ve durmaksızın çubuğu uygulayabilir, çalışması kolay, güvenli ve güvenilir.
3Çekiciler, güçlü darbeye dayanabilecek iki taraflı bir destek yıldız yapısı oluşturmak için bir çerçeveyle donatılmıştır.
4Dikey aks kutusunun dört set yatak konumlandırması, gyratorun çakıl katmanı ve çakıl katmanı gibi karmaşık jeolojik koşullarla başa çıkmak için yeterli sertliğe sahip olmasını sağlar.
5Bu makine, büyük transmisyon torkunun, kullanışlı ve bakımsız özelliklerine sahip konik bir debriyajı benimser.
XY-1A Crawler montajlı matkap uygulaması
XY-1A sondaj platformu esas olarak jeolojik genel araştırma ve keşif, yol ve yüksek bina temelleri keşif, beton yapılardaki delik türleri, nehir barajları,Yer sıcaklığı merkezi klimaXY-1 Serisi, spindle çekirdekli jeoteknik sondaj cihazlarıdır. Geo-inşaat ve sivil inşaat gibi projelerde jeoteknik araştırma sondajında sondaj için en uygun olan sondaj cihazlarıdır.Demiryolu inşaatı, hidroelektrik, otoyol, köprü ve baraj vb.
Çekirdek tüpü - Çekirdekleme Aracı
1Tek katmanlı çekirdek borusu
Tek boru sondaj aracı basit yapıya ve uygun işleme sahiptir.Tek boru sondaj aracındaki akıntı sıvısı sondaj borusu tarafından çekirdek boruya gönderilirDoğrudan çekirdeğin tepesine giden matkap aksesuarları, çekirdek borusunun döndürülmesinden kaynaklanan çekirdeğin çarpması ve sürtünmesi, çekirdeğin yıpranması ve yırtılması çok kolaydır.Bu yüzden sadece nispeten eksik ve istikrarlı oluşumlara uygulanabilirler..
2Çift çekirdekli tüp.
Çift katmanlı çekirdek boru, orijinal çekirdek boruya (dış boru) çekirdek içeren bir boru (iç boru) ekleyerek oluşur.İki türüne ayrılabilir.Çifte oyunculuk ve tek oyunculuk
Çifte katmanlı çift eylemli çekirdek tüp (ikili eylemli çift tüp) - dış tüp döner ve iç tüp de döner.
Çift katmanlı tek hareketli çekirdek tüp (tek hareketli çift tüp) - dış tüp döner ama iç tüp dönmez.
Çifte katmanlı çekirdek borusu, çekirdek üzerindeki yıkama sıvısının temizleme etkisini izole edebilir.gevşek ve kolayca aşınan oluşumlarTek aktörlü çift boru suyu ve titreşimleri izole edebilir. Temel olarak, tek eylemli çift boru matkapının matkap aksesuarları elmas delme için kullanılır.
