Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | XY-1A Su Sondajı Rig | Güç Türü: | Dizel / 13.3kw |
---|---|---|---|
Model numarası: | XY-1A | Matkap derinliği: | 150m |
kullanım: | Su kuyusu | Renk: | Sarı, Sarı veya isteğiniz gibi |
Başvuru: | jeolojik keşif | Delme açısı: | 90 ~75° |
Delme Çapı: | özelleştirilmiş | Boyutlar: | 1100*600*500mm, 600*650*2330mm, |
Garanti: | 12 ay | Satış sonrası hizmet sağlanır: | Video teknik desteği |
Vurgulamak: | 150m Derinlik Su Kuyusu Sondajı,Taşınabilir Sondaj Makinesi 150m,13.3kw Sondaj Makinesi |

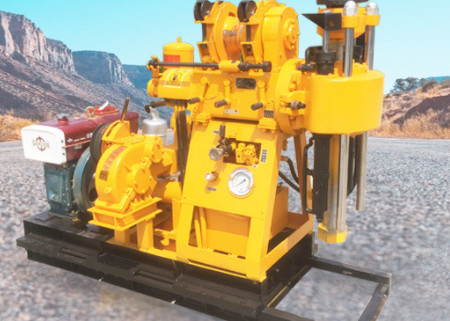

XY-1A Taşınabilir Sığ Daha Az Derinlik Sondaj Su Kuyusu Sondaj Makinesi
150 Metre Derinlikli XY-1A Su Sondajı Rig
XY-1A Su Kuyusu Sondaj Makinalarıbengiriş
XY-1A sondaj kulesi esas olarak jeolojik genel araştırma ve keşif, yol ve uzun bina temel araştırması, beton yapıdaki delik türleri, nehir setleri, toprak sıcaklığı merkezi klima vb. için kullanılır. Sondaj aile kuyularında yaygın olarak kullanılan küçük sondaj kulesi , sondaj endüstrisi kuyuları ve sondaj araştırması jeolojik örnekleme, SPT hizmeti vb. Sondaj çapı.müşterilerin ihtiyacına göre 50-200 mm veya daha büyük olacaktır.
XY-1A Su Kuyusu Sondaj MakinalarıTeknikler
Xy -1 A Sondaj kulesi | delme deliği çapı | mm | 150 |
delme derinliği | m | 150 | |
Sondaj borusu çapı | mm | 42 | |
sondaj eğimi | ° | 90°~75° | |
Teçhizat boyutu (L×B×H) | mm | 1640×1030×1440 | |
Matkap ağırlığı (motor hariç) | kilogram | 500 | |
jiroskop
|
iş mili hızı (üç blok) | dev/dak | 142.285.570 |
iş mili seyahati | mm | 450 | |
maksimum hareket hızı | m/dak | 3 | |
dikey maksimum besleme kuvveti | KN | 15 | |
dikey maksimum kaldırma | KN | 25 | |
ırgat | kaldırma kapasitesi (tek hızlı halat) | KN | 10 |
davul hızı | dev/dak | 55.110.220 | |
tambur çevresel hızı | Hanım | 0,42,0,84,1,68 | |
tambur çapı | mm | 145 | |
tel halat çapı | mm | 9.3 | |
halat ağırlığı | m | 27 | |
fren çapı
|
mm | 230 | |
fren bandı genişliği | mm | 50 | |
Su Pompası | pompa tipi | yatay tek silindirli çift etkili | |
maksimum yer değiştirme |
L/dak |
95(77) | |
izin verilen maksimum basınç
|
Mpa | 1.2 | |
çalışma basıncı | Mpa | 1.2 | |
silindir çapı | mm | 80 | |
yağ pompası | pompa tipi | dişli pompası | |
güç | kw | 16.2 | |
nominal basıncı | Mpa | 12.5 | |
motor tipi | YBC-12/125 | ||
yer değiştirme | sol/sağ | 12 | |
anma hızı | dev/dak | 2000 |
XY-1A Su Kuyusu Sondaj Makinaları Özellikleri
1. Hidrolik besleme cihazı ile, yüksek delme verimliliği, azaltılmış iş gücü.
2. Teçhizat, bir üst küresel çene tutma mekanizması ve kapanmadan değiştirilebilen, yüksek verimli, güvenli ve güvenilir altıgen kelly ile donatılmıştır.
3. Delik içindeki durumu kontrol etmek için basıncı gösteren bir delik tabanı basınç göstergesi monte edilmiştir.
4. Kompakt yapı, küçük hacim, hafiflik, yüksek sökülebilirlik, kolay taşıma ve ova operasyonlarına uygun
Saha incelemesi ve zemin araştırması
Önerilen inşaat sahasındaki yeraltı koşulları hakkında bilgi elde etmek için saha araştırması veya zemin araştırmaları yapılır.Toprak araştırması, sahadaki doğal toprak birikintilerinin profilinin belirlenmesi, toprak örneklerinin alınması ve toprakların mühendislik özelliklerinin belirlenmesinden oluşur.
Kaldırıcıyı değişken çaplı bağlantının oluğuna bağlayın, vincin sağ kolunu hareket ettirerek ped çatalını alın, delikli boruyu çıkarın, karot borusunu takın, delme aletini sondaj deliğinin üstüne kaldırın, sola hareket ettirin vincin tutamacını sürekli olarak tutun ve delme aletini aynı hızda sondaj deliğine indirin.Değişken çaplı bağlantının yivi girişe yakın olduğunda, kaldırıcıyı bloke etmek ve çıkarmak için ped çatalını kullanın.
Su kuyusu sondaj kulesi delme işleminde hangi hususlara dikkat etmeliyiz?
Bit, su kuyusu sondaj kulesinin delinmesinde çok önemli bir rol oynar, ancak bitin kalitesi, su kuyusu sondajının verimliliğini ve kalitesini doğrudan etkiler.Bu nedenle seçim sürecinde alt bit seçimine ve kullanımına dikkat etmeliyiz.Matkap ucunu çalıştırırken, daha iyi üretim ve operasyon için birkaç hususa dikkat etmeliyiz.
1. Su kuyusu sondaj kulesinin matkap ucunun delme yapısı delindikten sonra, merkezi delme aletinin zamanında değiştirilmesi gerekir.İlk olarak, delik tabanının temizlenmesi ve ardından delik tabanındaki tortunun üflenmesi gerekir.Matkap ucunun dönmesi durduktan sonra, su kuyusu sondaj makinesindeki delme aleti yavaşça yukarı kaldırılabilir.Kaldırma kuvveti sadece delme aletini kaldırmaya yettiğinde, en uygun olanıdır.
2. Sondaj işlemi sırasında su kuyusu sondaj makinesinin matkap ucu özetlenecektir.Ayrıca kasanın takip durumunu dikkatle gözlemlemek, deliğe özgü durumu zamanında anlamak ve gerektiğinde deliği temiz tutmak gerekir.Ayrıca su kuyusu sondaj makinesinde bulunan matkap ucu, delme işlemi sırasında zorla dışarı çekilmeyecektir.
3. Bazen su kuyusu sondaj kulesinin deliğinin dibinde daha fazla artık kaya cürufu olacak ve eksantrik ucun dönen kısmı, geri çekilmesini ve üretimini etkileyecek olan kaya cürufu tarafından sıkışacak.Bu sırada hava basıncını taşımak, deliği tekrar temizlemek, DTH çekicinin kısa sürede çalışmasını sağlamak ve ardından merkezi delme aletini tekrar kaldırmak gerekir.
