Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| tip: | OEM Özelleştirilmiş Taşınabilir 50 Metre Hidrolik Karot Makinesi Çekirdek Matkap Rig | Güç Tipi: | Dizel |
|---|---|---|---|
| Ağırlık:: | 480Kg | kullanım: | su kuyusu, demiryolları, karotlu sondaj |
| Delme Derinliği: | 50m | Boyut (L * W * H): | 1180 × 680 × 1600 mm |
| Sondaj borusu çapı: | 42mm | Şart: | Yeni |
| ağırlık: | 200kg | Delik boyutu çapı: | 73-108 mm |
| Vurgulamak: | 200m derinliklerde taşınabilir hidrolik delme makinesi,200mm çap taşınabilir hidrolik delme makinesi,oem taşınabilir hidrolik delme makinesi |
||

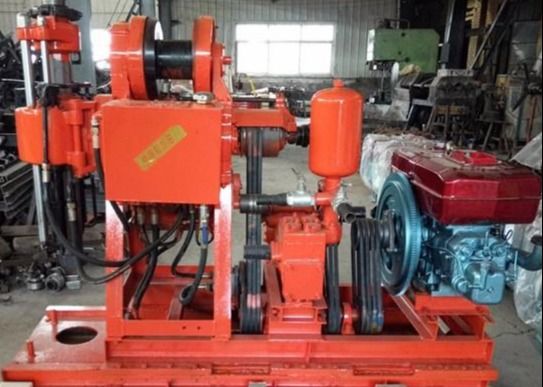

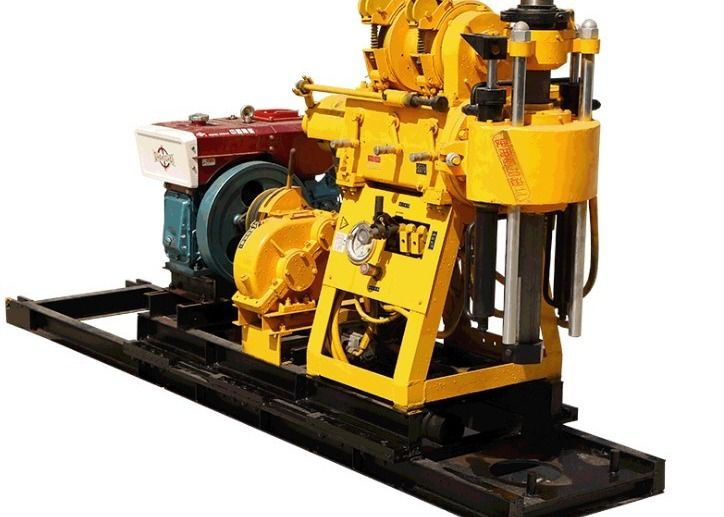

GK200Çekirdek Matkap Rig sondaj kuyuları, genel arama, jeofizik arama, yol ve inşaat arama ve patlatma delikleri için uygundur.Alt seçimin farklı katmanlarına göre alaşımlar, elmaslar ve delme için kompozit matkap uçları.2-9 derecelik kumlu kil ve kaya oluşumlarını delebilir.
GK 200 Metre Hidrolik Taşınabilir Karot Makinesi parametreler:
| Sondaj kulesi | |
| Delme çapı (mm) | 75,91,110,130,150,300 |
| Delme derinliği (m) | 200,150,100,70,50,30 |
| Sondaj borusu çapı (mm) | 42,50 |
| Delme açısı(°) | 90~75 |
| Ekipman boyutu (L * B * H) | 1730*860*1360 (mm) |
| Arma ağırlığı (motor hariç) | 700 |
| jiratör | |
| İş mili hızı (dört vites) (d/dak) | 115,230,505,1010 |
| Mil hareketi (mm) | 450 |
| Mil yüksüz kaldırma maksimum hareket hızı (m/s) | 0.05 |
| Mil yüksüz düşüş maksimum hareket hızı(m/s) | 0.067 |
| Mil maksimum besleme basıncı (KN) | 15 |
| Mil maksimum kaldırma kuvveti (KN) | 25 |
| Mil maksimum çıkış torku(KN• m) | 1.5 |
GK 200 Metre Hidrolik Karot Makinesi Karot MakinesiÖzellikleri
Sondaj Makinesi, küçük ve orta ölçekli madenlerde ve yol yapımı, savunma ve su koruma ve büyük çaplı sondaj operasyonlarında taş işlerinde kullanılabilir. Sondaj çubuğunun artmasıyla enerji kayıpları artmaz.
GK 200 Hidrolik Çekirdek Matkap Rig Sık Sorulan Sorular
S1: Makinelerin bazı yedek parçalarını sağlayacak mısınız?
Evet tabi ki.
S2: Ürünlerin voltajı ne olacak?Özelleştirilebilirler mi?
Evet tabi ki.Voltaj, ihtiyacınıza göre özelleştirilebilir.
Q3: Hangi ödeme süresini kabul edebilirsiniz?
%30 T/T mevduat, sevkiyat öncesi %70 T/T
S4: Üretimi düzenlemek ne kadar sürer?
380V 50HZ, malları 7-15 gün içinde teslim edebiliriz.
Diğer elektrik veya diğer renkleri 25-30 gün içinde teslim edeceğiz.
S5: OEM siparişlerini kabul edebilir misiniz?
Evet, profesyonel tasarım ekibi ile OEM siparişleri memnuniyetle karşılanmaktadır.
