Güvenilir Mühendislik Sondaj Rig Crawler Montajlı Sondaj Rig Boyutu Özel

Özellikler



Yeni paletli şasi, dişli, kutu gövdesi ve şaftın taşıma kapasitesini artırmak için tasarlanmıştır, bu da şanzımanın maksimum gücünün orijinal ürünün neredeyse iki katına çıkmasını sağlar.
Direksiyon ve fren yapısında, orijinal çift akslı dişli fren yerine tek akslı direksiyon freni kullanılmıştır, bu da aşınan parçaların aşınma derecesini büyük ölçüde azaltır.
Islak sürtünmeli fren kullanmak daha güvenilirdir. Hidrolik tahrikli kule kaldırma cihazı, yukarı ve aşağı inip çıkmak için güvenli ve kullanışlıdır ve tüm operasyonun taşınması kolaydır. Müşterinin makul gereksinimlerine göre de modifiye edilebilir.



Sondaj rigi parametreleri



Temel Veriler	Özellikler	Değer						Döner	Özellikler	Değer
	Kuyu Çapı (mm)	75	91	110	130	150	300		Dönüş hızı(dev/dak)	115 230 505 1010
	Sondaj Derinliği (m)	200	150	100	70	50	30		Dikey eksen stroku(mm)	450
	Sondaj Borusu Çapı(mm)	60 50 42							Yüksüz Maksimum yukarı hareket hızı (m/s)	0.05
	Sondaj Açısı	90°— 75°							aşağı hareket hızı(m/s)	0.067
	Ağırlık(kg)	525							Dikey maksimum besleme kuvveti(KN)	15
	Genel Boyutlar(mm)	1433*697*1273							Dikey maksimum kaldırma kuvveti(KN)	25
vinç	Kaldırma Kuvveti(kN)	15						Yağ pompası	Model	Dişli Yağ Pompası
	Makara hızı (ikinci katman) m/s	0.166 0.331 0.733 1.465							Anma hızı (dev/dak)	2000
									Anma basıncı (MPa)	12.5
	Tambur hızı (dev/dak)	19 38 84 168							Deplasman (L/dev)	20
	Tambur çapı (mm)	140						Güç Makinesi	Model	Motor	Dizel Motor
	Tel çapı (mm)	9.3							Güç(KW)	11	16.2
	Çelik tel kapasitesi (m)	35							Hız(dev/dak)	1460	2200





Avantajlar



1 Dört ayak hidrolik destek ayaklarıdır. Platformun zemine sorunsuz bir şekilde sabitlenmesini sağlamak için her biri ayrı ayrı kontrol edilir.
2 Platformun maksimum yükü 4500kg'dır ve en fazla XY-2 sondaj rigini taşıyabilir. Platformun boyutu makuldür.
3 Şasi, daha hafif ağırlık, daha düşük yaşam döngüsü maliyetleri ve daha az araç yürüyüş takımı gürültüsü, daha az araç titreşimi, daha az yakıt tüketimi gibi avantajlara sahip kauçuk palet kullanır. Şehir yollarında zemine zarar vermez.

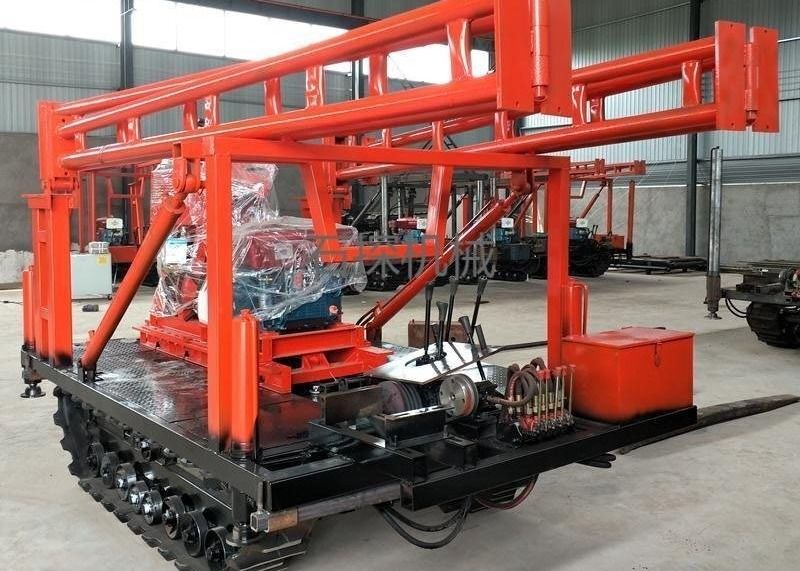

Bu paletli şasi fiyatı hidrolik kule ve dizel motoru içerir, ancak sondaj rigini içermez. Resimdeki sondaj makinesi sadece gösterim amaçlıdır.



Ana amaç ve özellikler



Bu, verimli ve çok yönlü bir sondaj ekipmanıdır. Esas olarak su kuyuları, tarımsal sulama kuyuları, yer kaynaklı ısı pompası kuyuları ve diğer kuyu delikleri için kullanılır. Özellikle dağlık ve kaya oluşumlarındaki su alma projeleri için uygundur.



​



Jinzhou Shitan Makine Ekipmanları A.Ş. Ana Ürünler:

Pnömatik Sondaj Rig / Hava Sondaj Rig (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 ve diğer Pnömatik su kuyusu sondaj Rigi.), Paletli Su Kuyusu Sondaj Rig / Treyler Monteli Sondaj Rig / Su Kuyusu Sondaj Rig / Hidrolik Sondaj Makinesi / Sert Kaya Sondaj Ekipmanları / Elmas Çekirdek Sondaj Rig / Jeolojik Sondaj Rig / Zemin Testi Sondaj Rig / Taşınabilir Su Kuyusu Sondaj Rig (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 ve 30 darbeli sondaj rigi, ZLJ serisi tünel sondaj rigi ve diğer jeolojik sondaj makineleri) Paletli Şasi, Sondaj Çamur Pompası (BW150,BW160,BW200,BW250,BW850 serisi Sondaj çamur pompaları), Sondaj Hava Kompresörü, Su Kuyusu Sondaj Uçları (PDC Sondaj Ucu, Üç Konili Uç, DTH Buton Ucu), Su Kuyusu Sondaj Borusu, Sondaj Rig Yedek Parçaları (sondaj boruları, sondaj borusu bağlantısı, kılıf borusu, kılıf kuplajı, çekirdek tüpü, çekirdek tüpü kuplajı, kaldırıcılar, otomatik düşürme çekiç, numune alıcı, SPT aleti, anahtar çatalı, ped çatalı, kilit bağlantısı), Paletli Taşıyıcı

İyi kalite, profesyonel satış sonrası hizmet, sipariş vermeye hoş geldiniz
