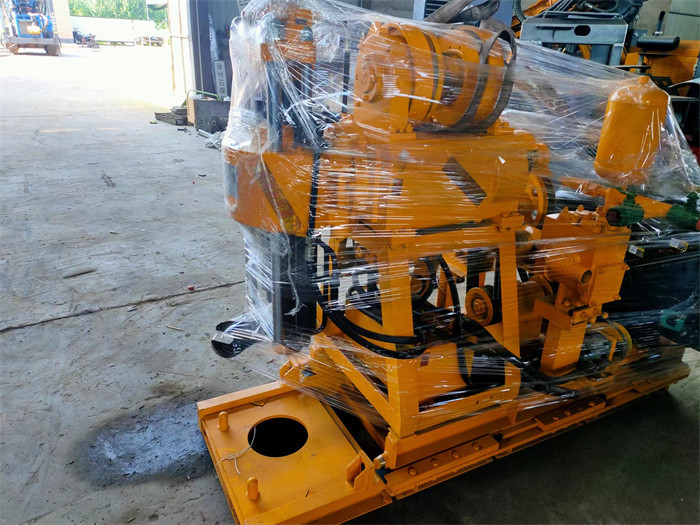

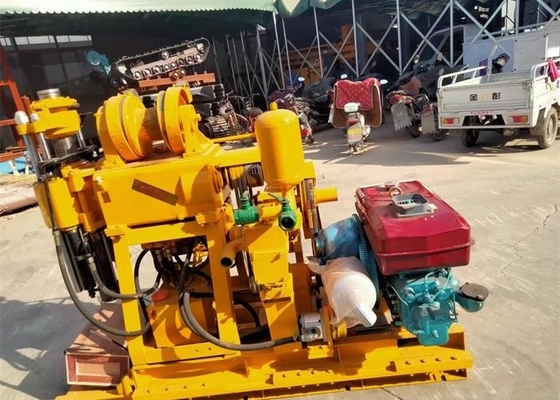

XY-1A 150 metrelik su kuyusu mühendisliği sondajı
XY-1A mühendislik sondaj platformlarıBen...Giriş
Küçük matkap, aile kuyularının delinmesinde, sondaj endüstrisi kuyularının delinmesinde ve sondaj anketinin jeolojik numune alımında, SPT hizmetinde vb. yaygın olarak kullanılır.Müşterilerin gereksinimlerine göre 50-200mm veya daha büyük olacak. XY-1A sondaj teçhizatı esas olarak jeolojik genel araştırma ve keşif, yol ve yüksek bina temelleri keşif, beton yapılardaki delik türleri, nehir barajları,Yer sıcaklığı merkezi klimavb.
XY-1A mühendislik sondaj platformlarıParametreler
| Xy -1 Bir sondaj cihazı |
Borma deliği çapı |
mm |
150 |
| Borma derinliği |
m |
150 |
| Boru borusunun çapı |
mm |
42 |
| Bor delik eğimi |
° |
90°75° |
| Aygıt boyutu ((L×B×H) |
mm |
1640×1030×1440 |
| Matkap ağırlığı (motor hariç) |
Kilo |
500 |
|
Giroskop
|
Döner hızı ((üç blok) |
r/min |
142,285,570 |
| Döner yolculuğu |
mm |
450 |
| En yüksek hareket hızı |
m/dakika |
3 |
| Dikey maksimum besleme gücü |
KN: |
15 |
| Dikey maksimum kaldırım |
KN: |
25 |
| rüzgarlı |
kaldırma kapasitesi ((tek vitesli ip) |
KN: |
10 |
| Davul hızı |
r/min |
55,110,220 |
| Davul çevre hızı |
m/s |
0.42,0.84,1.68 |
| Davul çapı |
mm |
145 |
| Tel halatının çapı |
mm |
9.3 |
| ip ağırlığı |
m |
27 |
|
fren çapı
|
mm |
230 |
| fren bandı genişliği |
mm |
50 |
| Su pompası |
Pompa tipi |
yatay tek silindirli çift hareketli |
|
| En fazla yer değiştirme |
L/dakikada
|
95(77) |
|
Maksimum izin verilen basınç
|
Mpa |
1.2 |
| çalışma basıncı |
Mpa |
1.2 |
| Silindir çapı |
mm |
80 |
| Petrol pompası |
Pompa tipi |
Düğme pompası |
|
| Güç |
KW |
16.2 |
| nominal basınç |
Mpa |
12.5 |
| Motor tipi |
YBC-12/125 |
|
| yer değiştirme |
L/r |
12 |
| nominal hız |
r/min |
2000 |
XY-1A Mühendislik sondajı cihazı özellikleri
1Hidrolik besleme cihazı, yüksek sondaj verimliliği, az iş gücü.
2- Teçhizat üst küresel çene tutma mekanizması ve kapatmadan değiştirilebilen altıgen kelly ile donatılmıştır.
3Çukurun içindeki durumu kontrol etmek için basıncı gösteren bir delik tabanı basınç ölçümü takılır.
4Kompakt yapı, küçük hacim, hafif, yüksek ayırılabilirlik, kolay taşınma ve ova veya dağlık bölgelerde operasyonlar için uygundur.
Alan araştırması ile toprak araştırması arasındaki fark nedir?
Yer araştırması veya toprak keşifleri, planlanan inşaat alanındaki yeraltı koşulları hakkında bilgi elde etmek için yapılır.Toprak araştırması, bölgedeki doğal toprak yataklarının profilinin belirlenmesinden oluşur.Toprak örneklerini almak ve toprakların mühendislik özelliklerini belirlemek.
Çekirdek tüpünün kurulumu
Yükselticini değişken çaplı eklemin olukuna bağlayın, vincin sağ koluyla bant çatalını alın, delikli boruyu çıkarın, çekirdek borusunu yerleştirin,sondaj aracını sondaj deliğinin tepesine kaldırın, vincin sol sapını sürekli hareket ettirin ve sondaj aracını sondaj deliğine tek bir hızla indirin. Değişken çaplı eklemin olukları girişine yakın olduğunda,kaldırıcıyı bloke etmek ve çıkarmak için bant çatalını kullanın.
