GK 200 çekirdek matkabı dizel motoru

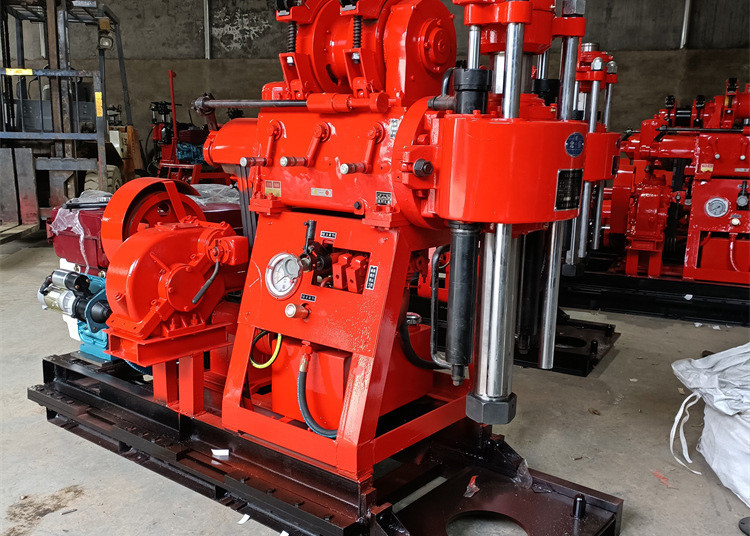

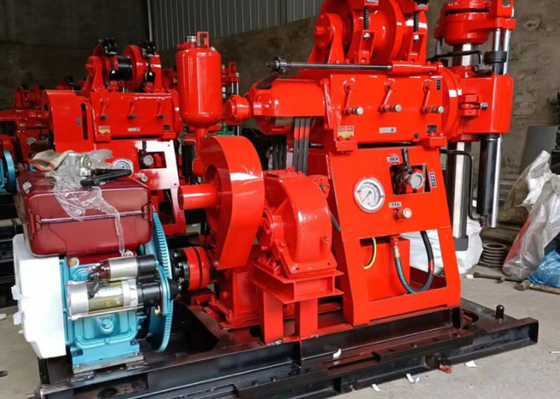

GK 200 Core Drilling Rig Ürün Tanımı:
Gk-200-2 sondaj makinesi yaygın olarak kullanılır ve hidrolik besleme, büyük güç, büyük kaldırma gücü (2T) ve yüksek aktarım tork özelliğine sahiptir,Toprak maden yataklarının genel keşfi ve araştırması için sondaj sistemi, mühendislik jeotektonik araştırması ve beton yapı inceleme deliği,Tezgâh, bir kaset tutma mekanizması üzerinde bir top ve altı yan çubukla donatılmıştır, çubuk kapatmadan değiştirilebilir, yüksek iş verimliliği,Güvenli ve güvenilir, delik altındaki basınç ölçer basınç göstergesi ile donatılmıştırVe deliğin içindeki durumda ustalaşmak kolay.
GK 200 çekirdek sondajıÜrün Parametresi:
Bor delik çapı | 75,91,110,130,150300 mm. |
Borma derinliği | 200,150,100,70,5030m. |
Boru borusunun çapı | 42,50,60mm |
Açı aralığı | 90°-75° |
Boyut ((L*W*H) | 1433*697*1273mm |
Ağırlık (güç ünitesi olmadan) | 525 kg |
Dönüştürücü |
Döner hızı ((4-hızlı) | 71, 142, 310, 620 r/min |
Döner çarpması | 450 mm |
Spindle'in yukarıdaki maksimum hızı (yük yok) | 0.05m/s |
Spindle'in aşağı doğru en yüksek hızı ((yük yok) | 0.067m/s |
Spindle'in maksimum besleme gücü | 15KN |
Spindle'in en yüksek kaldırma gücü | 25KN |
Spindle'in maksimum çıkış tork | 1.25KN.M. |
Çarpıcı (çırpıcı) |
Maks. kaldırma kapasitesi ((tek ip) | 15KN |
Hız | 19, 38, 84, 168 r/min |
Kaldırma davulunun doğrusal hızı ((iki seviyede) | 0.166- Evet.331- Evet.733, 1,465m/s |
Davul günü | 140 mm |
Kablo örgüsü | 9.3m |
Tel ip kapasitesi | 35m |
Fren diyalogu | 252 mm |
Fren kemeri genişliği | 50 mm |
Yağ pompası |
Model | YBC-12/125 |
Adlık basınç | 12.5Mpa |
Yer değiştirme | 12 ml/gün |
İsimlendirilmiş hız | 2000 r/min |
Güç ((dizel motor veya motor) |
Model ((dizel motor) | ZS1115 |
İsimlendirilmiş güç | 16.2kw |
İsimlendirilmiş hız | 2200 r/min |
Model (motör) | Y160-4 |
GK 200 çekirdek sondajıÜrün Avantajları
Elmas matkap, alaşım matkap ve çelik yuvarlak matkap vb. farklı jeolojik yapıya göre sondaj için kullanılabilir.
Son deliğin çapı sırasıyla 75 mm ve 46 mm olduğunda, nominal deliğin derinlikleri 100m ve 180m'dir. En yüksek derinlik her deliğe delinenin% 110'unu geçemez.En fazla izin verilen delik çapı 150 mm'dir.
Hidrolik besleme mekanizması ile sondaj verimliliğini artırmak, işçilerin emek yoğunluğunu azaltmak.
Buhur makinesi, kompakt yapısı,küçük hacim, hafif ağırlığı,konforlu hareket,depozisyon ve dayanıklılığı avantajlarına sahiptir.Çifte rehber boru- Istikrarı arttırın.
GK 200 çekirdek sondajıBuhurlama Aracı Uygulamalar
1Borma teçhizatının hidrolik aktarımı, gücü verimli bir şekilde kullanır. Bu da toplam güç kaybını küçük ve sondaj maliyetini düşük yapar.
2. matkabın daha pozitif hız aşamaları ve 14-500r / min hız aralığı vardır ve çıkış tork 13428-250N.m.
3Borma teçhizatının 2 ters hızı vardır, bu da kazaları ele almak için uygundur.
4Hava kompresörü sondaj teçhizatı, uzun zamanlı çift hızlı bir mekanizma, mekanik bir güç başlığı,ve sondaj verimliliğini artırmak ve tıkanma ve yanma kazalarının oluşumunu azaltmak için 3400MM'lik bir güç başı çarpması.
5Su kuyusu sondajı teçhizatı, petrol kaynağı için çift petrol pompası kullanır. Tek bir pompa sondaj için kullanılır ve kaldırma sırasında çift bir pompa birleşim için kullanılır.Güç kaybı küçük ve yardımcı zaman kısa.
6. sondaj makinesi bakım, bakım ve onarım için uygun olan gelişmiş yapıya ve makul düzenine sahiptir.
7. sürünen su delme teçhizatı makinesi şasi kabul edilir ve outrigger yolculuk
Silindir otomatik olarak 1.5m yüklenebilir, bu da yer değiştirmek ve taşımak için uygundur.
8Boru makinesi, hidrolik sistemde bazı işlevsel arayüzleri saklar ve farklı kullanıcıların teknolojik gereksinimlerine göre işlevleri genişletebilir.
Toprak örnekleme prosedürü
Tarlayı görsel gözlem ve çiftçinin deneyimine dayanarak farklı homojen birimlere bölün.
Örnek alma noktasında yüzey çöpünü çıkarın.
Çömlekçüyü 15 cm'lik bir sürme derinliğine götürün ve toprak örneğini alın.
Her örnekleme biriminden en az 10 ila 15 örnek alınır ve kovaya veya tepeye yerleştirilir.
Çubuk kullanılamıyorsa, örnekleme noktasında bir kazık kullanarak 15 cm derinliğe kadar bir V şeklinde kesim yapılır.
V şeklindeki kesimin açık yüzünün üstten altına kadar kalın toprak dilimlerini çıkarın ve temiz bir kap içine koyun.
