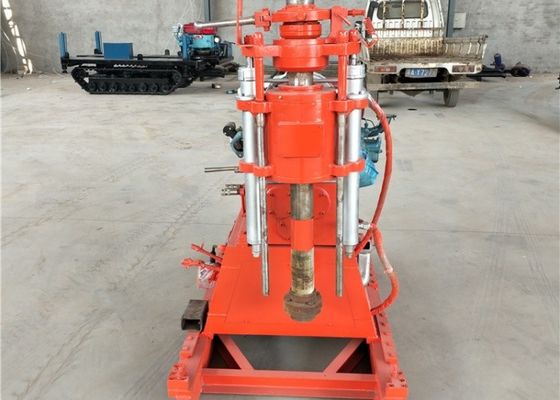

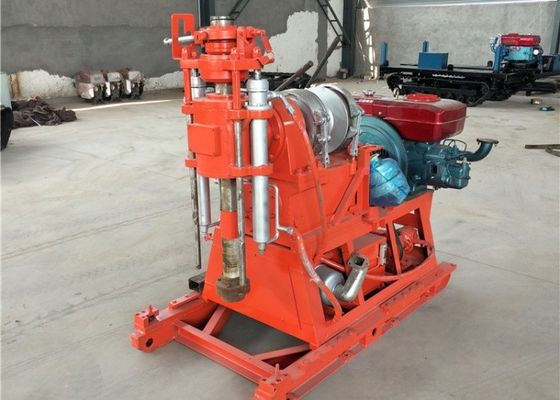

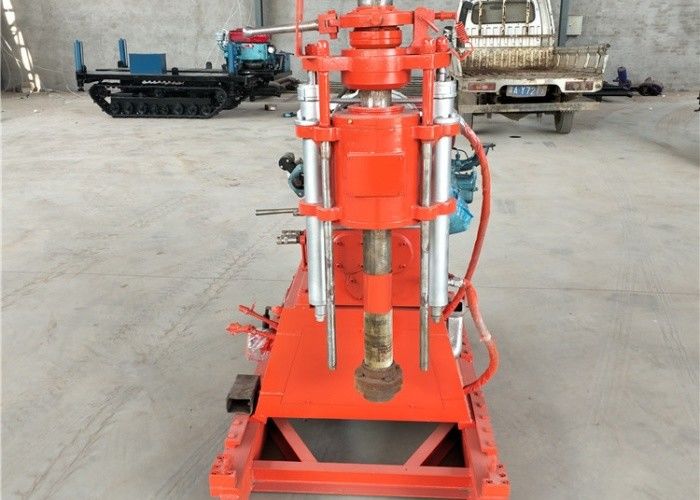

GY200 Mühendislik Sondaj Makinesi, 300 Metre Derinlik, Yüksek Tork
Ürün Açıklaması:
GY 200 Mühendislik Sondaj Makinesi, katı mineral yataklarının genel keşfi ve araştırması, mühendislik jeotektonik etütleri ve beton yapı denetim delikleri için kullanılır. Sanayi ve sivil inşaatların, örneğin demiryolları, köprüler ve hidroelektrik projelerinin jeolojik yapı araştırmaları için tasarlanmıştır.
Ürün Parametresi:
| Temel Parametre |
| Sondaj derinliği |
60m |
225m |
295m |
| Sondaj çapı |
300mm |
76mm |
46mm |
| Sondaj borusu çapı |
50 |
|
42 |
| Mil döner açısı |
0°~ 360° |
| Motor hariç ağırlık |
750 kg |
| Boyut (uzunluk * genişlik * yükseklik) |
1820 * 980 * 1400 mm |
| Döner Tabla |
| Dönüş hızı |
900, 475, 388, 205, 157, 68 dev/dak |
| Maksimum tork |
2000 N*m |
| Besleme seyahati |
400 mm |
| Maksimum silindir besleme kuvveti |
29 KN |
| Maksimum silindir kaldırma kuvveti |
39 KN |
| Kaldırıcı |
| Kaldırma kapasitesi |
30 KN |
| Bobin hat hızı, 2. katman |
0.27, 0.64, 0.83, 1.58, 1.64 m/s |
| Bobin çapı |
135 mm |
| Halat çapı |
12.5 mm |
| Halat kapasitesi |
30 m |
| Yağ pompası |
| Deplasman |
20 Ml/R |
| Anma hızı |
2500 dev/dak |
| Anma basıncı |
20 MPa |
| Maksimum basınç |
25 MPa |
| Güç |
| Anma gücü |
14 KW (Y160-4 elektrikli), 14.7 KW (ZS-1115 dizel) |
| Anma hızı |
1460 dev/dak (Y160-4 elektrikli), 2200 dev/dak (ZS-1115 dizel) |
| Ağırlık |
144 kg (Y160-4 elektrikli), 190 kg (ZS-1110 dizel) |
| Şasi |
| Tip |
Taban çerçeveli kayar tip |
| Sondajın hareketli seyahati |
400 mm |
| Sondaj ile delik açma arasındaki mesafe |
270 mm |
Ürün Özellikleri:
1. Dizel motor ve elektrik motoru güç kaynağı olarak kullanılır. (elektriğin yetersiz olduğu yerler için uygundur)
2. Entegre Sondaj Kulesi:
Kule, iki adet yüksek mukavemetli yağ silindiri ile desteklenir, kulenin yükselip alçalması hidrolik olarak kontrol edilir. İşlem son derece pratiktir, zamandan ve iş gücünden tasarruf sağlar, kullanıcı için maksimum fayda sağlar.
3. Paletli mobil taban :
Şasi, hızlı dönüşler sağlamak için paletli tip kullanır, hareket için çok pratiktir.
4. Uzun stroklu hidrolik destek ayağı, sondajın nakliyesi, yüklenmesi ve boşaltılması için kaldırma ekipmanı yardımı olmadan otomatik olarak kullanılabilir. Hidrolik ayak, evrensel seviye aleti ile koordineli olarak sondajı hızla düzleştirebilir.
5. Elektrikli çalıştırmalı dizel motor:
Operatörlerin iş yükünü büyük ölçüde azaltır, özellikle dizel motorun çalıştırılmasının zor olduğu soğuk mevsimlerde daha verimlidir, büyük avantajını gösterir.
6. Makine, yüksek pompa debisi ve basıncına sahip, bakımı kolay, her yerde yedek ve aksesuar parçaları satın alması kolay olan bağımsız bir BW - 160 çamur pompası seti ile donatılmıştır.
7. BW-160 çamur pompası, operasyonda daha pratik ve daha fazla yer tasarrufu sağlayan sondaj makinesine monte edilmiştir.
Sondaj Süreci:
Debriyaj kolunu ve redüktör kolunu itin, çamur pompası suyu beslemeye başlar, hidrolik sağ kolu itin ve delmeye başlamak için basınç ayarlama valfinin sol kolunu çevirin. Döner milin dibe indiğinde, gücü kesmek için debriyaj kolunu aşağı çekin. Destek halkasını kaldırın, sağ hidrolik kolu yukarı konuma kaldırın, sol hidrolik kolu itin, dikey mili en yüksek konuma kaldırın, destek halkasını itin, debriyaj kolunu yukarı itin, sağ hidrolik kolu aşağı konuma indirin, tekrar delmeye başlayın, aktif sondaj borusunun maksimum sondaj derinliğine ulaşılana kadar yukarıdaki işlem moduna göre tekrarlayın, ardından sondaj borusunu değiştirin ve takın.
Jinzhou Shitan Makine Ekipmanları A.Ş. Ana Ürünler:
Pnömatik Sondaj Makinesi / Hava Sondaj Makinesi (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 ve diğer Pnömatik su kuyusu sondaj makineleri), Paletli Su Kuyusu Sondaj Makinesi / Treyler Montajlı Sondaj Makinesi / Su Kuyusu Sondaj Makinesi / Hidrolik Sondaj Makinesi / Sert Kaya Sondaj Ekipmanı / Elmas Çekirdek Sondaj Makinesi / Jeolojik Sondaj Makinesi / Zemin Testi Sondaj Makinesi / Taşınabilir Su Kuyusu Sondaj Makinesi (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 ve 30 darbeli sondaj makinesi, ZLJ serisi tünel sondaj makinesi ve diğer jeolojik sondaj makineleri) Paletli Şasi, Sondaj Çamur Pompası (BW150, BW160, BW200, BW250, BW850 serisi Sondaj çamur pompaları), Sondaj Hava Kompresörü, Su Kuyusu Sondaj Uçları (PDC Sondaj Ucu, Tricone Uç, DTH Buton Uç), Su Kuyusu Sondaj Borusu, Sondaj Makinesi Yedek Parçaları (sondaj çubukları, sondaj çubukları bağlantısı, kılıf borusu, kılıf kuplajı, çekirdek tüpü, çekirdek tüpü kuplajı, kaldırıcılar, otomatik düşürme çekiç, numune alıcı, SPT aleti, anahtar çatalı, ped çatalı, kilit bağlantısı), Paletli Taşıyıcı
Kaliteli, profesyonel satış sonrası hizmet, sipariş vermeye hoş geldiniz
